日前，備受工程建設行業用戶關注的中望CAD建筑版2017正式推出，具備了更多專業實用功能，更好地滿足用戶在建筑設計及智能化方面等對CAD軟件的應用需求。下面，小編為一線設計師用戶介紹該軟件的建筑面積統計功能，從細節來感受中望CAD建筑版2017的高效設計體驗。

眾所周知，在多層建筑的CAD設計繪制中，房間的創建與面積統計占用了大部分工作時間。采用傳統方法逐個計算并匯總，難免出現多算或漏算的現象，最終影響設計的整體質量和效率。而中望CAD建筑版具備有智能的房間創建、單一樓層和整個建筑多層的面積統計功能，并為將這些信息內容形成報表提供了便捷，讓設計更加高效和規范，并且操作也十分簡單便捷，有助于提高設計效率。

步驟一：標注房間信息

用CAD軟件打開或繪制一張建筑圖紙。在首層信息的圖層中，依次點擊“房間—搜索房間”按鈕，進行房間的全信息標注。

如下圖所示，我們在對話框中可以將編號、名稱、面積、單位一并勾選。

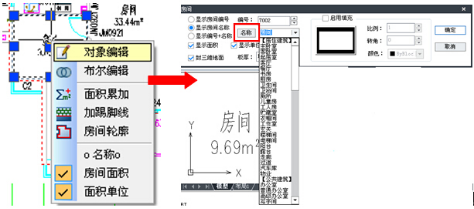

需注意一點，在直接搜索房間后，軟件無法完全自動識別主臥、次臥、廚房等房間類型。設計師需要通過單個修改來得到正確的信息：選中要修改的房間，鼠標右鍵，單擊“對象編輯”，在【名稱】下拉菜單中即可選擇正確的信息。

步驟二：填充建筑信息

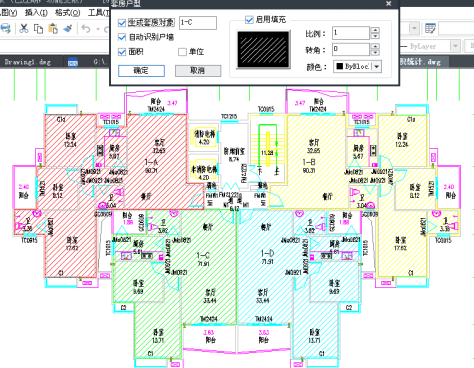

單擊“功能房間——搜索戶型”，對建筑信息進行填充?？捎锰畛湫Чc顏色區分。

步驟三：統計房間面積

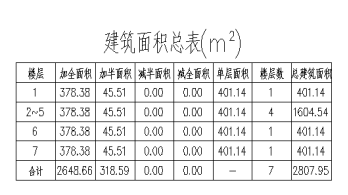

標注和填充好房間信息后，就可以利用中望CAD建筑版的“房間——面積統計”功能，軟件會提示面積總表位置，設計師只需指定一個位置即可得到。

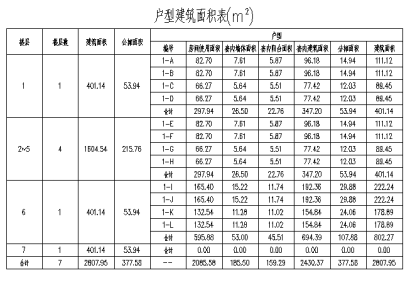

如需得到詳細的面積統計表，可依次點擊“房間——面積統計——面積總表位置(左上角點)或[戶型面積表(X)]——選擇戶型面積表”，結果如下圖所示。

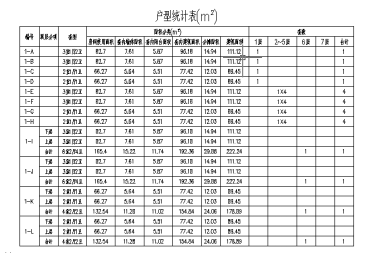

另外，也可以直接通過“房間——戶型統計”得到《戶型統計表》，如下圖所示。這使用到的是中望CAD建筑版的“搜索房間”功能。

小結：2017版本的中望CAD建筑版從實際的繪圖需求出發，提供了實用高效的房間的創建與面積統計功能，提高了設計師的繪圖效率和統計的準確性。除此之外，軟件還提供如潔具管理、房間管理等建筑繪圖常用的功能，后續的其他設計工作提供了有力的數據支撐。
