CAD打印的PDF文件為什么用瀏覽器打開報錯

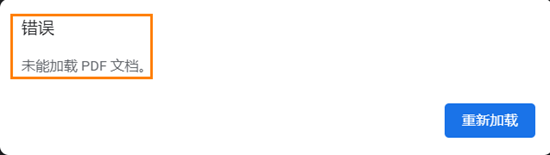

在日常工作中,許多設計師和工程師習慣將CAD圖紙打印為PDF格式以便于傳輸或存檔。然而,有時用瀏覽器打開這類PDF文件時,卻會遇到報錯、顯示異常甚至直接崩潰的情況,令人困擾。本文將深入剖析常見原因,并提供實用的解決方案,幫助您高效處理此類文件,確保圖紙的順利查閱與共享。
這是因為圖紙中圖層名稱為亂碼,導致打印出的PDF文件無法瀏覽。
方法一:

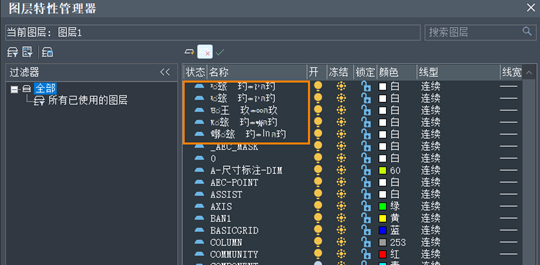

在中望CAD軟件中,打開圖層特性(【layer】命令),檢查圖紙中的所有圖層名稱是否有亂碼,如若有請修改圖層名稱后再重新打印。
方法二:

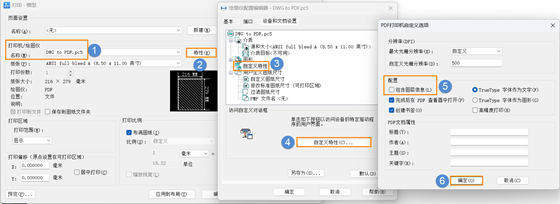

- 中望CAD軟件中,調出“打印”對話框(【Ctrl+P】快捷鍵),在【打印機/繪圖儀】中選擇【DWG to PDF.pc5】,點擊【特性-自定義特性-自定義特性(C)...】;
去掉勾選【包含圖層信息(L)】,點擊【確定】,再將圖紙打印成PDF文件。以上就是本文的全部內容,希望能對你有所幫助,更多關于CAD的相關資訊可以關注我們~
