CAD為什么打印出的線條偏粗
在CAD圖紙輸出過程中，打印線條的異常加粗是影響圖紙精確性的常見問題。當打印結果與屏幕顯示嚴重不符時，如何恢復預期的線寬表現成為技術關鍵。本教程將幫助您精準定位問題源頭，確保打印線條精度，順利完成打印工作。
問題描述：

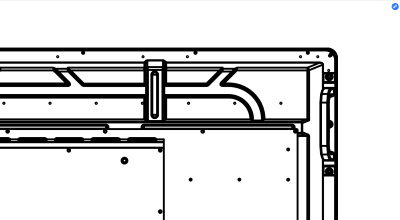

CAD打印出來的圖紙線條粗很多，如何解決呢？
原因分析：
1.圖形線寬設置過大
2.打印樣式里設置的線寬過大
解決方案：

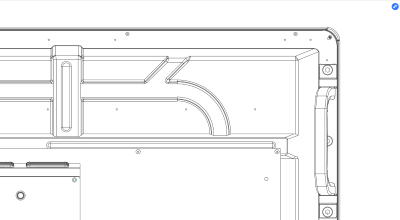

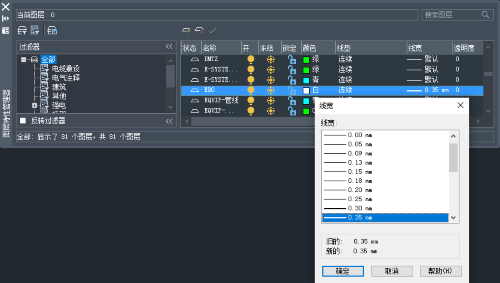

1.針對線寬設置過大，檢查圖層里的線寬設置，再檢查圖形對象的線寬設置，改小后打印看效果。

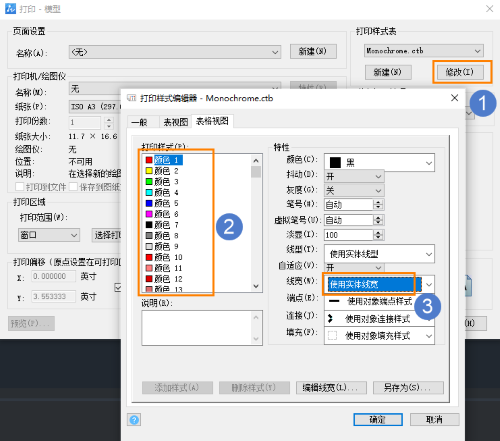

2.檢查打印樣式，看線寬是否設置過大，適當進行更改。

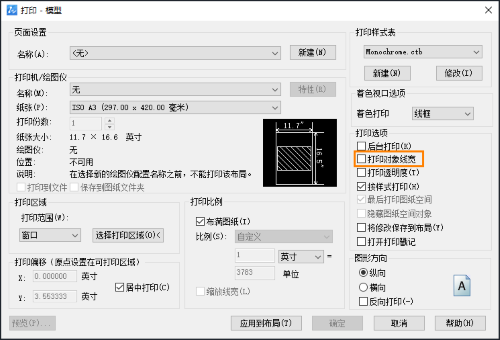

3.如需求較低，也可以在打印對話框中，去掉【打印對象線寬】的勾選，圖紙全部以細線輸出。
本文的分享就到這里，希望能為你提供實用的信息。感謝你的耐心閱讀，歡迎留言交流！
