CAD圖紙間為什么復制粘貼后圖形跑位
用 CAD 在不同圖紙間復制粘貼圖形時，明明操作步驟沒錯，粘貼后圖形卻 “跑” 到了意想不到的位置，有的甚至直接超出視圖范圍，找都找不到。這可不是操作失誤，多半和圖紙的坐標系統、原點設置，或者圖形本身的定位信息有關。想知道怎么避免這種 “跑位” 問題？下面就來拆解原因和解決辦法。
問題描述：

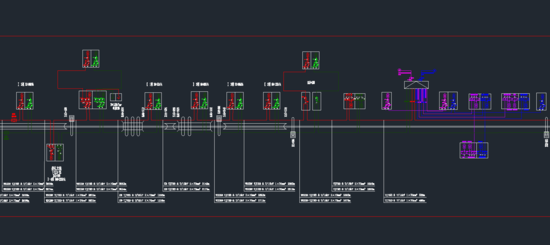

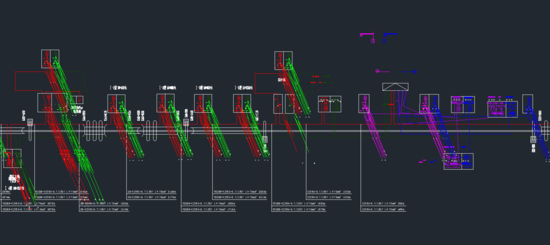

如下圖，復制后的圖形跑位，有點類似三維立體圖的效果，是為什么？
原因分析：
原圖形對象有高度，Z坐標不是統一值。
解決方案：
在原圖上，點擊菜單【擴展工具-編輯工具-三維轉二維】（【FLATTEN】命令），選擇需要復制的圖形，將三維對象轉換為二維多段線，然后再進行圖紙間復制就沒問題了。
本文的內容分享至此結束，但愿能為你帶來一些有價值的參考。感謝你的駐足閱讀，期待在評論區與你進一步交流！
