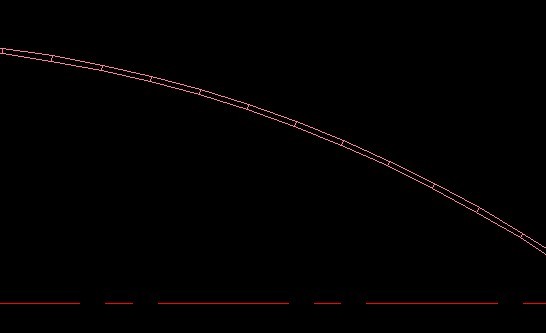

不少人在使用CAD繪制圖紙的過程中,如下圖,PL加粗了線條卻發現粗線條變空心了,而且打印出來的時候也是空心的,到底要怎么設置操作才能把線條變回實心呢?下面有幾種方法給大家參考參考:
法一:打開CAD——打開線條需要變回實心的圖紙——點擊菜單欄中的“工具”——點擊“選項”,出現下圖的對話框——在“顯示性能”中去掉勾選“應用實體填充”——輸入“re”——回車,即可
法二:打開CAD——打開線條需要變回實心的圖紙——輸入“FILL”命令——回車——在提示選項選“ON”——輸入“re”——回車,即可
法三: 打開CAD——打開線條需要變回實心的圖紙——輸入“FILLMODE”命令——回車——輸入“1”——回車——輸入“TEXTFILL”命令——回車——輸入“re”——回車,即可
法四:打開CAD——打開線條需要變回實心的圖紙——輸入“PLAN”命令——空格——輸入“W”——空格,即可
