 我們在繪制模型的時候，所有的地方一般都是按照原始比例繪制的，但是在制圖完成后，想打印的時候才發現，原圖非常凌亂，如果不分開按照不同比例來打印是不行的，所以下面小編就教大家利用視口設置比例解決這個問題。

 　　利用cad布局中的視口設置比例的步驟：

 　　1、新建視口 　　首先一定要將【模型】窗口變換成為成【布局】窗口，這是非常重要的一步。

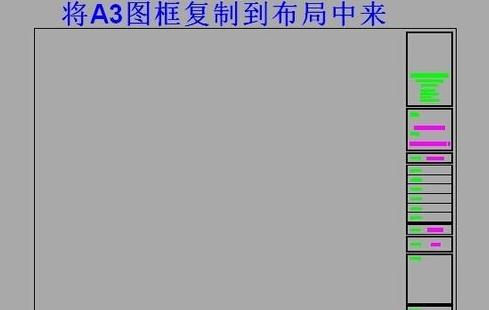

 　　將我們畫好的標準圖框拉動到布局里面

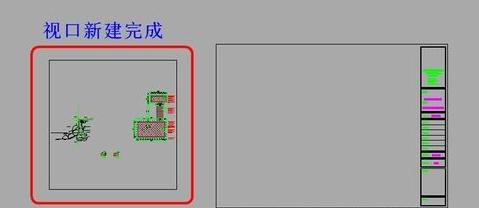

 　　單擊【視圖】-【視口】-【新建視口】命令，彈出【新建視口】對話框，單擊【確定】，然后新畫一個長方形視口

   　　第二步：調整視口的比例

 　　在cad工具欄右上角單擊右鍵--單擊ZWCAD--單擊視口前的正方形，就彈出了視口編輯工具欄。

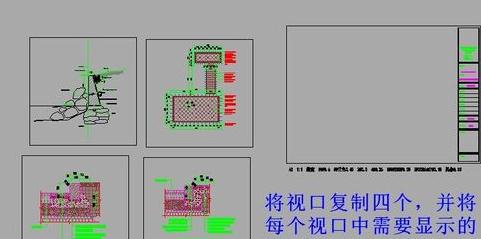

 　　然后據需要慢慢試出自己的需要的比例，一般我們常用的cad出圖比例為： 平面圖、立面圖、剖面圖 ：一般 1:100到1:200 總平面圖 一般 ：1:500- 1:2000，詳圖一般 ：1:20 -1:50，重點是要準確實用，另外比例尺標注得清楚就可以了。 　　檢驗視口比例是否設置成功
