CAD使用填充圓環的時候，無論是選擇填充大圓還是小圓，都是把整個圓都填充了，沒有達到填充圓環的效果。針對這個問題，其實CAD的研發人員早就想到了對策，這就是孤島填充。
孤島填充是填充的一種，他可以檢測到填充區域的閉合區域，進行單獨填充或者單獨不填充。但是要注意，區域必須是閉合的，不然孤島填充無效。
讓我們以下面的圓環為例子。
我們輸入填充命令符“hatch”，進入填充菜單。

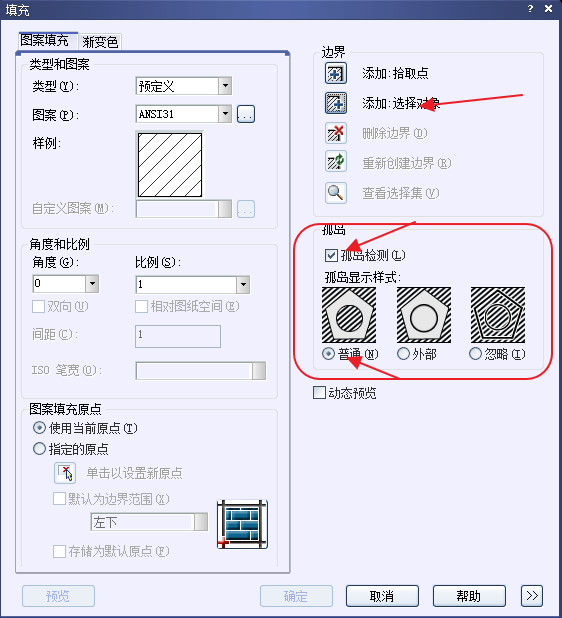

然后我們進行最關鍵的一步，把“孤島監測”勾選上，然后選擇里面的“普通”。如果只填充圓環外的區域，可以選擇“外部”。同時，我們點擊選擇對象，把兩個圓選上，右鍵，確定。
就這樣，圓環就被填充了。
