CAD如何偏移復制對象
偏移操作可根據指定的距離或通過建立一個與所選對象平行的形狀,從而使對象數量得到增加。偏移對象是指定選擇的對象復制一份副本,并向指定的方向偏移一段距離??梢赃M(jìn)行偏移的圖形對象包括直線、曲線、多邊形、圓、圓弧等。
執行【偏移】命令方法有以下幾種:
菜單欄:選擇【修改】>【偏移】命令
命令行:輸入OFFSET或O命令并按Enter鍵
在偏移操作過程中,需要確定偏移源對象、偏移距離和偏移方向。
命令: _offset
指定偏移距離或 [通過(T)/拖拽(D)/刪除(E)/圖層(L)] <通過>:
第二點:

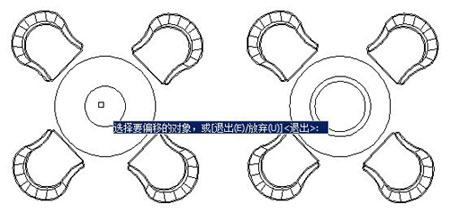

選擇要偏移的對象,或[退出(E)/放棄(U)]<退出>:
指定要偏移的那一側上的點,或 [退出(E)/多個(M)/放棄(U)] <退出>:
選擇要偏移的對象,或[退出(E)/放棄(U)]<退出>: _U
