在繪圖過程中,常常要調整線段的長度,對線段進行長度調整的方法有以下幾種:
1.若線段是水平線或豎直線,則可打開正交功能,激活線條的關鍵點,通過關鍵點拉伸模式改變線條長度
2.用LENGTHEN命令的“動態(DY)”選項改變線段的長度,該命令的優點是一次能修改多條線段。

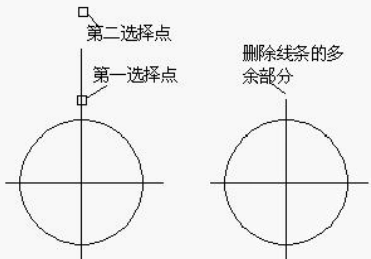

3.用BREAK命令修改線段長度,用戶可以用BREAK命令將線條的多余部分刪除,操作過程是首先在要打斷的位置拾取第一點,再在線段端部以外的位置拾取第二點,如下圖左邊所示,操作結果是兩個選擇點之間的部分被刪除了,如下圖右邊所示。
