我們?cè)?a href="http://www.jlegou.cn/" target="_blank">CAD中繪制圖形時,我們會需要將一條直線截?cái)嗷蛘呱扉L(zhǎng)一定的長度,如果我們使用做輔助線的方式,然后再次修剪,這也是可行的方法之一,但是這樣還是比較麻煩了一點,我們有沒有其他更簡單快捷的方法呢?
當然是有的,CAD的特點就是多樣的方法解決問題。
看看我們呢的解決方法步驟吧。

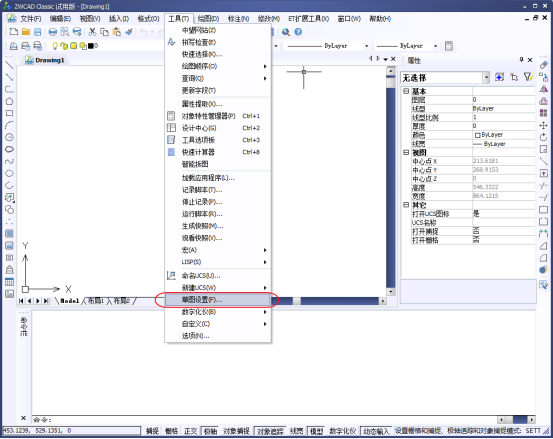

1.我們打開中望CAD,然后菜單欄【工具】中的【草圖設置】

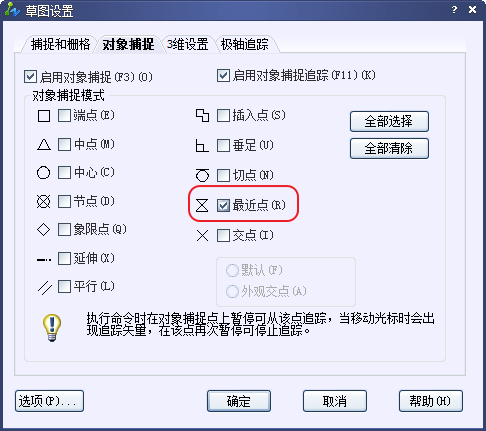

2. 我們看到彈出的草圖設置,勾選【最近點】,其他的捕捉模式在這個案例下并沒有用處。

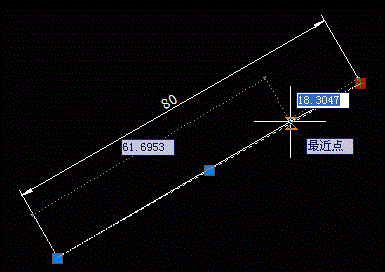

3.我們選中直線,然后點擊我們要更改長度的線段的一端的夾點,然后在直線上移動光標, 參考下圖。

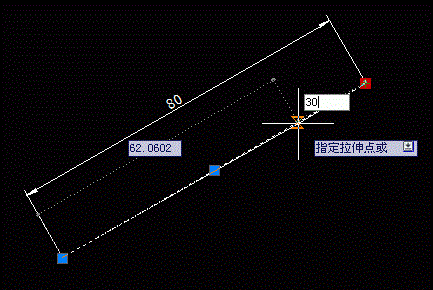

4. 然后我們輸入要更改的距離,我們輸入30作為例子,正數即代表要縮短的距離,俯視即為伸長的距離。

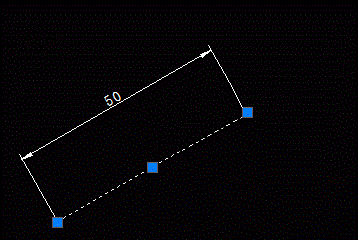

5.然后我們回車就可以看到更改后的效果了。
以上,是我們提供的一個參考的方法。
