CAD中的圖塊是由多個對象組成的集合并且具有塊名。通過建立圖塊,用戶可以將多個對象作為一個整體來進行操作。在中望CAD中,使用圖塊可以提高繪圖效率、節省存儲空間,同時還能方便與修改和重新定義塊。圖塊分為內部圖塊和外部圖塊,內部圖塊是存儲在圖形文件內部的塊,只能在存儲文件中使用,而不能在其他圖形文件中使用。外部圖塊則不依賴于當前的圖形,可在任意的圖形文件中調用并插入。本文介紹基準屬性塊的創建,主要運用到直線、圓、創建塊、屬性定義等命令。

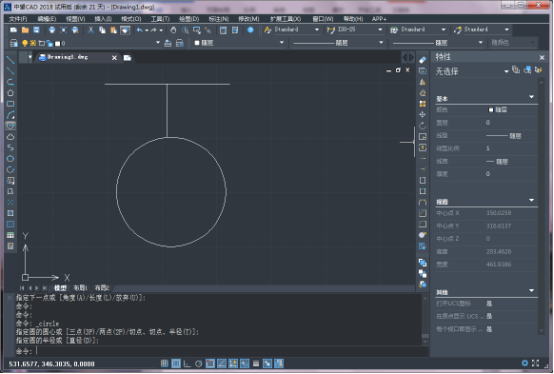

1.通過調用【L】、【C】命令繪制基準符號。

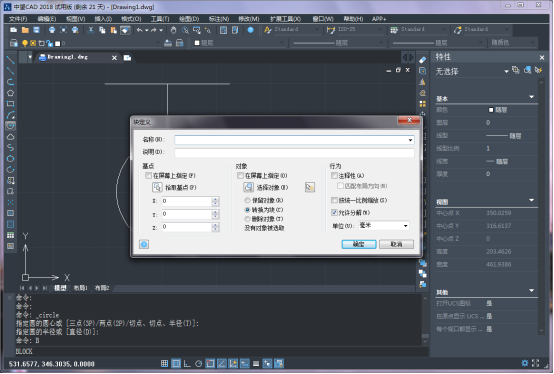

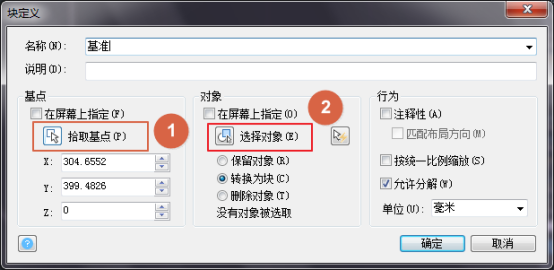

2.在命令行中輸入【B】命令,系統會彈出【塊定義】對話框。在【名稱】框中輸入【基準】字符,單擊【選擇點】按鈕,捕捉水平直線的中點;單擊【選擇對象】按鈕,拾取整個圖形對象。

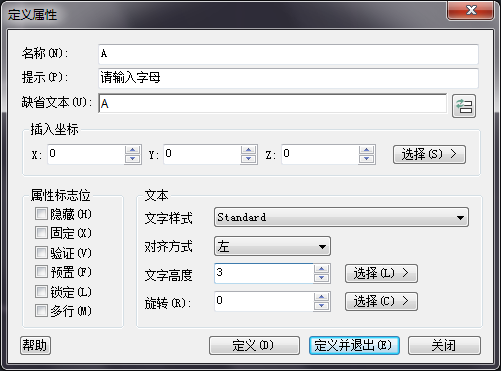

3.在【繪圖】選項卡中,單擊【塊】選項中的【定義屬性】按鈕,系統彈出【定義屬性】對話框。在【名稱】中輸入字母A,在【提示】中輸入:請輸入字母,【缺省文本】中輸入字母A,并設置【字高】為3。

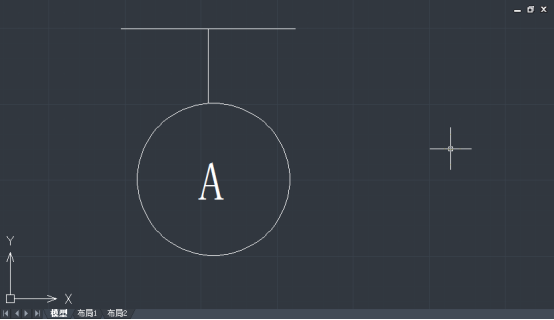

4.單擊【確定】,在合適的位置插入字母。

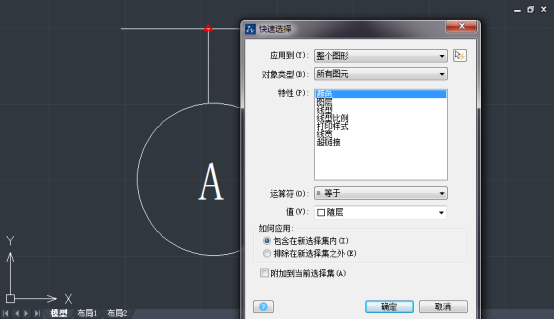

5.在命令行中輸入W【寫塊】命令,系統彈出【保存到磁盤】對話框,單擊【選擇點】按鈕捕捉水平直線的中點,單擊【選擇對象】按鈕捕捉整個圖形并保存至合適位置。
6. 單擊【確定】之后,系統彈出【編輯屬性】對話框,再次單擊【確定】按鈕關閉對話框,完成創建塊的操作。
