大家在設計完CAD圖紙以后，準備打印時，點擊打印預覽，是可以看到圖紙的，但執行打印時卻打印不出來，這是什么原因呢？小編在分析之后發現，常見的原因一般是以下兩種：一是將要打印的部分放到了不合適的圖層或圖層設置錯誤。二是圖形顏色設置錯誤。這兩個錯誤都會導致能預覽但不能打印的問題。下面，小編來詳細介紹這兩個問題，讓大家更好地理解這種情況以及解決這個問題。

一、關于圖層的問題

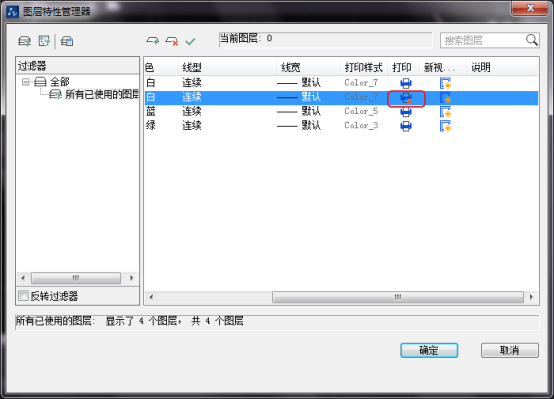

大家有時候沒有注意到圖層中有一個是否打印的設置，而且CAD軟件還會自動創建一些不能打印的圖層，例如Defpoints。雖然很少有自己將圖層設置為不打印的情況，但只要在圖中創建了標注，就會自動生成一個Defpoints圖層，這是用來放置標注的定一點的，這些點不需要被打印，因此CAD就自動生成這樣一個圖層，并設置成不打印，同時這個圖層還不能修改打印狀，這看起來就更麻煩了！假如你不小心將這個圖層設置成當前層后繪制了圖形，或者不小心將圖形移到了這個圖層上，就會出現圖形打印不出來的情況。

所以當遇到有圖形打印不出來的情況，首先檢查圖形所在圖層，確認是否所在圖層被設置成不打印。如果是普通圖層被設置成了不打印，在圖層管理器中將圖層設置成可打印即可；如果圖形被放置到類似Defpoints\Ashade這樣的圖層，需要選中這些圖形，再在圖層列表中選擇一個其它圖層，將對象移到其它圖層即可。

CAD的圖層之所以有是否打印的設置，不僅是因?yàn)閮?nèi)部一些圖形有這樣的需要，很多用戶也有這樣的實際需求。有些圖形我們需要它被顯示，但不希望它被打印，例如布局空間中視口的邊界，顯示邊界可以讓我們清楚的知道視口的范圍，方便進入視口進行操作或了解視口的數量，但大部分人都不希望視口邊界打印出來，因此設計人員會將視口放到一個單獨設置成不打印的圖層上，有些設計人員為了省事，就直接將視口移動到Defpoints圖層。

二、關于顏色的問題

一般因?yàn)轭伾膯栴}而打印不出來，原因就是對CAD用顏色控制打印的機制不是特別清楚。默認狀態下，7號色在屏幕上顯示為白色，但打印出來是黑色，因此很多人就理所當然的認為白色就會打印成黑色，但事實并不是如此！

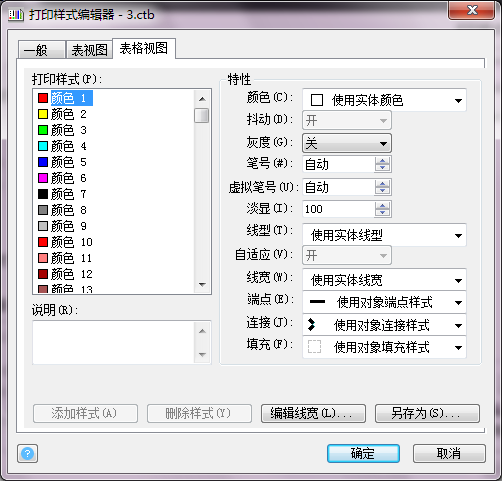

CAD在打印的時候通常使用顏色對應的樣式表，在打印樣式表中看到的顏色7是黑色的。為什么會這樣？其實很容易想清楚，紙張是白色的，因此在打印的時候不需要打印白色，線條通常都打印成黑色；而屏幕默認的顏色是黑色的，線條顯示成白色才能看得清楚。因此CAD索引色中的7號色非常特殊，在對象屬性、圖層屬性中顯示是白色，但打印中自動變?yōu)楹谏?/p>

由于理所當然認為白色就會打印成黑色，那些因?yàn)轭伾O(shè)置導致打印不出來的人無一例外的是將顏色設置成了真彩色的白色（255,255,255），在圖面上這個顏色跟索引顏色的7號色一樣都是白色，因此很容易造成困擾。

大家必須要了解CAD的打印樣式表的工作機制，CAD的顏色對應的樣式表（CTB）能控制的顏色只有256種索引顏色，也就是打印樣式表只列出了256種顏色。如果你想通過顏色控制打印輸出顏色，圖形的顏色必須設置成索引顏色。真彩色的顏色CAD打印時是不做處理的，都是原色輸出，如果是黑白打印機，會由打印驅動自動處理成相應的灰色。也就是說，真彩的白色（255,255,255）始終會被打印成白色，在白色的紙上你怎么可能看得到呢~

當然，CAD打印不出來還有其他的情況，比如說打印設備比較老，由于內存溢出導致圖形沒打印完整等等，這些應該還是比較容易判斷出來的。
