在三維模型中編輯實體面可以修改模型的局部尺寸和形狀，從而創建或者修改模型的更多細節特征。移動實體面是沿著指定的距離實體對象的一個或多個面。移動時，只移動選定的實體面而不改變實體的方向。偏移實體面是指一個實體表面按照指定的距離進行偏移，偏移實體面常用來改變孔的大小，可以選擇將面從原始位置向內或向外偏移指定的距離，從而擴大或者縮小孔徑。下面我們來學習具體的操作方法。
調用【移動面】命令的常用方法：
在二維草圖與注釋的實體工具欄中，選擇【移動面】按鈕，在下拉選項中選擇【移動面】，如下圖所示。

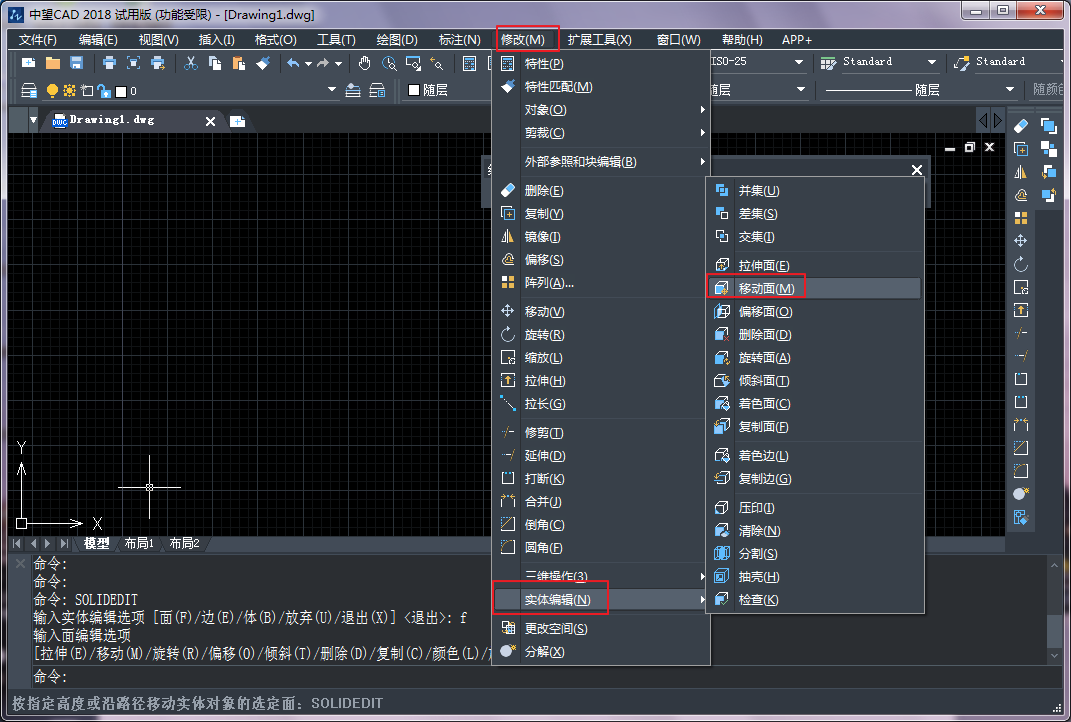

在中望CAD經典版中，執行【修改】——【實體編輯】——【移動面】。

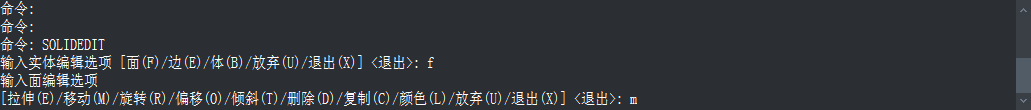

還可以在命令行輸入SOLIDEDIT，也就是調用實體編輯命令，然后根據命令行提示選擇面、移動即可。
執行該命令后，在繪圖區選取實體表面，按回車鍵結束選擇，然后捕捉移動的基點，再指定移動路徑或者距離值，單擊右鍵即可完成移動實體面操作。
調用【偏移面】命令的常用方法：
在二維草圖與注釋的實體工具欄中選擇【移動面】按鈕，在下拉選項中選擇【偏移面】。
在中望CAD經典版中，執行【修改】——【實體編輯】——【偏移面】。
同樣也可以在命令行調用實體編輯命令，根據提示選擇偏移。
執行該命令后，在繪圖區選取需要偏移的面，并輸入偏移距離，按回車鍵結束選擇，即可完成偏移面。
