CAD引用DWG參照的相關設置

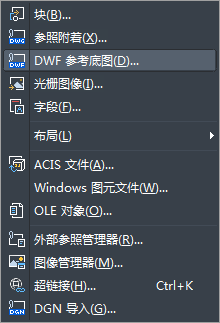

CAD中【DWG參照】命令用于為當前文件中的圖形附著外部參照,用來使附著的對象與當前圖形文件存在一種參照關系。執行此命令的方式包括:在命令行輸入Xattach或XA然后按回車鍵;執行【插入】|【DWG參照】命令,如下圖所示。執行該命令后,在打開的【選擇參照文件】對話框中所要附著的圖形文件,然后單擊【打開】按鈕,系統將彈出【外部參照】對話框,下面介紹其中的各個選項。
【名稱】文本框:當附著一個外部參照后,該外部參照的名稱將出現在此文本框中,并且此外部參照文件所在的位置及路徑都顯示在文本框的下部。如果當前圖形文件中包含多個參照時,這些參照的文件名都排列在此文本框中。單擊【名稱】文本框右側的【瀏覽】按鈕,可以打開【選擇參照文件】對話框,用戶可以從中為當前圖形選擇新的外部參照。
【參照類型】選項組:用于指定外部參照?qǐng)D形的引用類型。引用的類型主要影響嵌套參照?qǐng)D形的顯示。系統提供了【附著型】和【覆蓋型】?jī)煞N參照類型。如果在一個圖形文件中以“附著型”的方式引用了外部參照?qǐng)D形,當這個圖形文件又被參照在另一個圖形文件中時,中望CAD仍然顯示這個圖形文件中嵌套的參照?qǐng)D形;如果在一個圖形文件中以“覆蓋型”的方式引用了外部參照?qǐng)D形,當這個圖形文件又被參照在另一個圖形文件中時,中望CAD將不再顯示這個圖形文件中嵌套的參照?qǐng)D形。
【路徑選擇】下拉列表:用于指定外部參照的保存路徑。中望CAD提供了完整路徑、相對路徑和無路徑三種路徑類型。將路徑類型設置為相對路徑之前,必須保存當前圖形。
