CAD對齊ALIGN命令怎么用
兩個圖形對齊的方法不止一種,比如我們可以利用旋轉的參照參數,也可以用對齊命令。
1、繪制一個五邊形和六邊形作為練習圖。

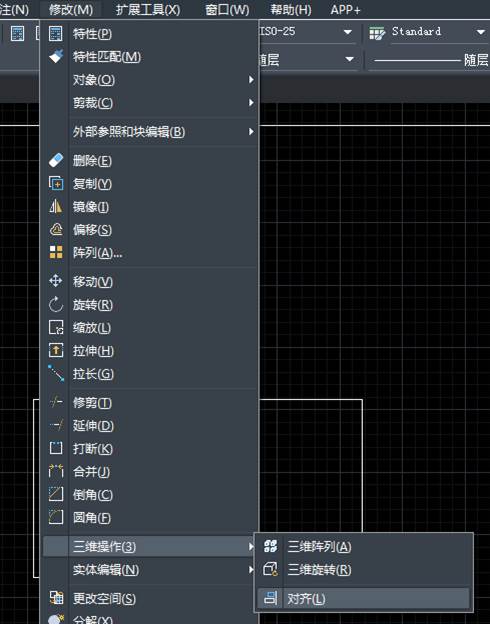

2、選擇【修改】|【三維操作】|【對齊】。
3、命令行提示選擇對象,選擇要移動的對象,如五邊形,點擊后回車。命令行會提示指定第一個源點,將光標移動到五邊形要對齊邊的一個端點處,出現端點捕捉標記的時候單擊。命令行提示指定第一個目標點,將光標移動到六邊形的某個角點,出現端點捕捉標記時單擊,如下圖所示。
4、根據命令行提示繼續指定第二個源點和目標點,如下圖所示。
5、回車,命令行會提示是否縮放圖形,輸入Y后再回車,五邊形將移動、旋轉、縮放到與六邊形對齊,如下圖所示。
