CAD標注樣式中文字的分數高度比例怎么調整

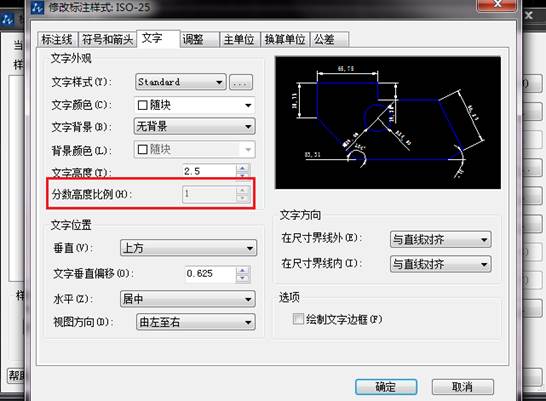

打開 CAD“標注樣式管理器”對話框，我們會發現對話框中文字下的分數高度比例是灰色的，無法設置，如下圖所示。
默認狀態下標注的數值是按小數顯示的，既然是分數高度比例，肯定要顯示成分數的時候才起作用。要想調整分數高度比例，我們應切換到主單位選項卡，將單位格式設置成“分數”，如下圖所示。
再切換回文字選項卡，分數高度比例的參數就被激活了，如下圖所示。
