CAD為什么填充之后看不到填充

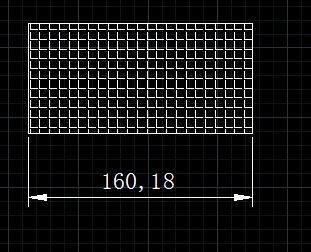

在繪圖過程中,有時候填充時沒有錯誤提示,但填充之后填充卻不顯示,或者命名標注箭頭選擇的是實心箭頭,但圖中卻顯示為空心箭頭,如下圖所示。
這都是因?yàn)樘畛滹@示的變量設置為關閉了。
解決方法一:

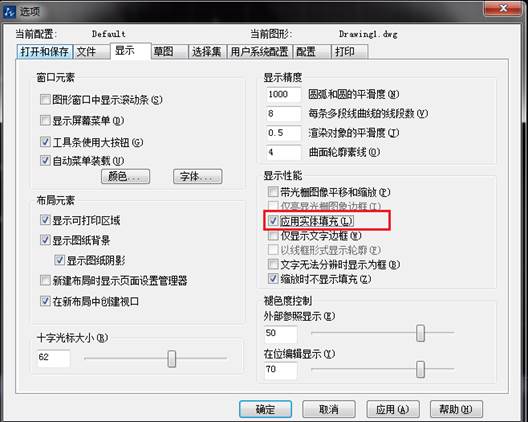

在命令行輸入OP,彈出選項對話框,在“顯示”選項卡中勾選“應用實體填充”。
解決方法二:
在命令行輸入FILL或FILLMODE,回車,輸入ON打開此變量即可。 在FILL變量設置完成后,需要輸入RE命令重生成圖形,填充才會恢復正常,如下圖所示。
