CAD中怎么把兩份搭接的圖紙拼接成一張
CAD中把兩份搭接的圖紙拼接成一張圖紙需要用到對齊命令“al”，通過這個命令，再通過搭接部分，可實現圖紙的拼接。簡單步驟如下：

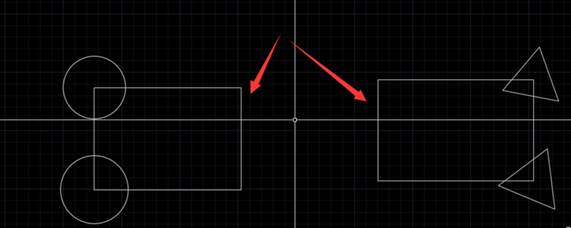

1、 如圖所示，有兩個分割開的圖形，其中箭頭所指是同一條邊。

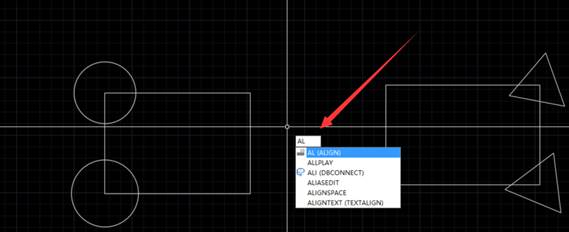

2、 輸入對齊命令“al”，回車。

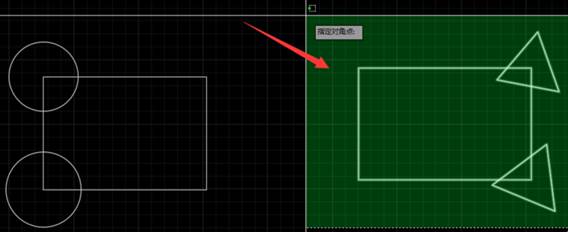

3、 全選對象，選中后回車。

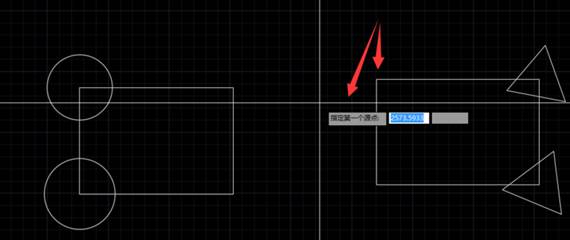

4、 指定第一個源點。

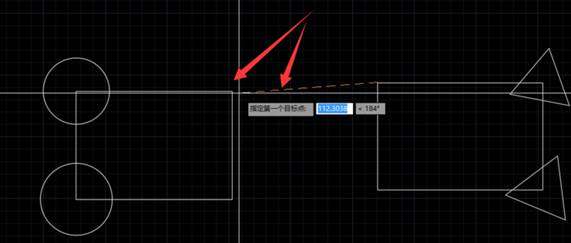

5、 指定第一個目標點。

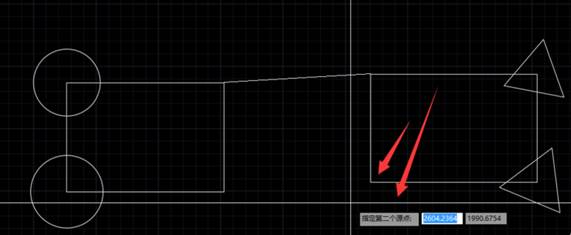

6、 指定第二個源點。

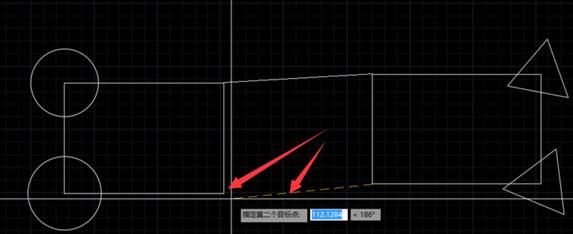

7、 指定第二個目標點。

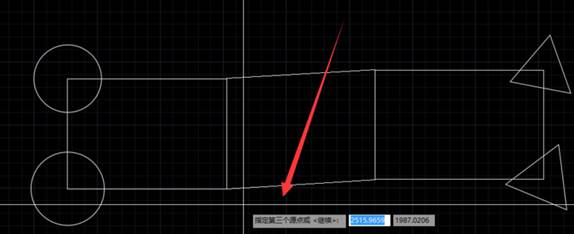

8、 回車。

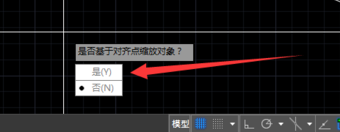

9、 提示“是否基于對齊點縮放對象”，選擇“y”。

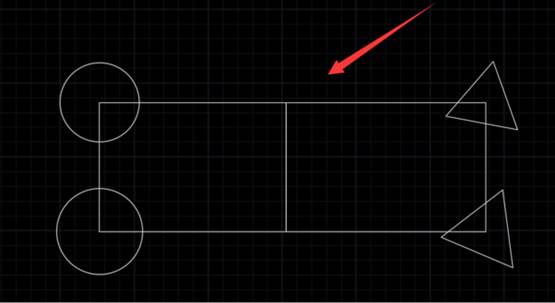

10、 完成拼接，結果如下圖。
