CAD繪制馬桶坐便器的方法
如何利用CAD繪制馬桶坐便器，下面我們來看看CAD繪制馬桶的教程。掌握了它便可以讓讀者能熟練掌握圓角命令的使用方法。
1、正常啟動中望CAD軟件，選擇“文件|保存”菜單命令，將其保存為“坐便器”文件。
2、執行“橢圓”命令,根據提示選擇“中心點”項，在視圖中繪制出一個水平軸為175mm,垂直軸為250mm的橢圓；再執行偏移命令（O），將繪制的橢圓向內偏移20mm。
3、執行“矩形”命令,繪制一個400mmX250mm的直角矩形；再執行偏移命令（O），將直角矩形向內偏移30mm。

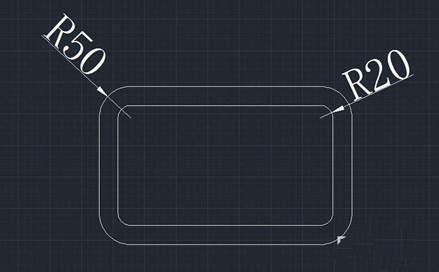

4、執行圓角命令（F），根據命令行提示，選擇“半徑（R）”選項，再輸入半徑為50mm,然后分別選擇外側矩形的二條交叉線進行圓角，用同樣的方法再次設置半徑為20mm,對內矩形進行圓角操作。
5、執行“移動”命令（M），選擇前面所繪制的二個橢圓對象，再按【F3】鍵對象捕捉模式，捕捉到橢圓上側的象限點作為基點，再捕捉內側矩形的下側水平線段的中點作為目標點。

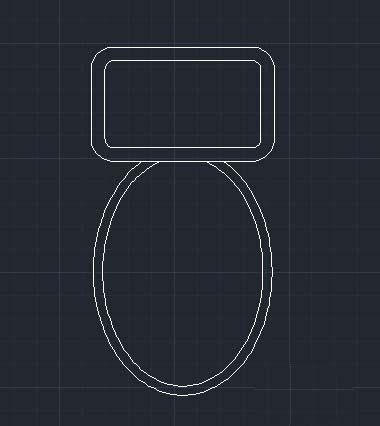

6、執行“修剪”命令（TR），連續二次按空格鍵，修剪矩形和橢圓相交的橢圓線條。

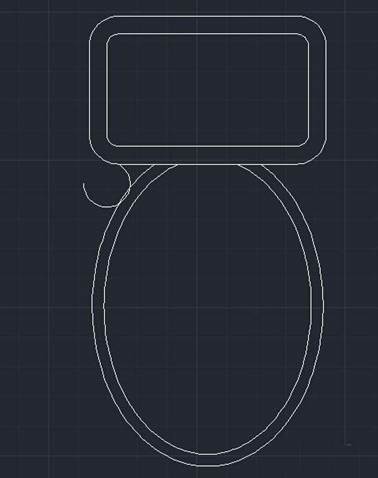

7、執行“圓弧”命令（A），過矩形左下側的點和橢圓上的一點繪制一條弧線，并將多余弧線進行修剪（TR）操作，最后執行“鏡像”命令,將這條弧線水平鏡像到右側，至此，坐便器已經繪制完成。
