五星紅旗用CAD怎么畫？
每當看到五星紅旗升起的時候，作為一個中國人，心中充滿了自豪和驕傲。今天在這里，我就介紹用CAD繪圖軟件來繪制五星紅旗。

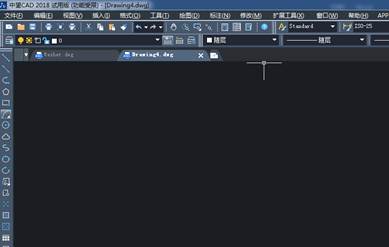

1.打開中望CAD軟件。

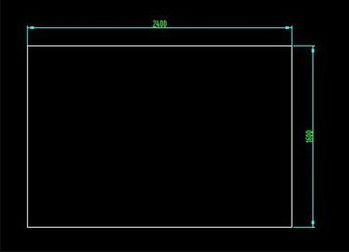

2.繪制一個長方形，尺寸為2400mmx1600mm，因為我們的五星紅旗的比例是3:2。

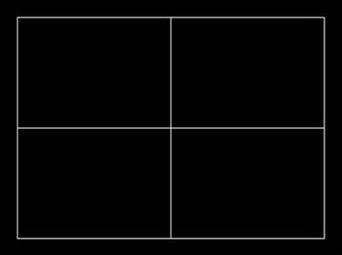

3.連接長方形的二條平行邊的中點，如圖所示。

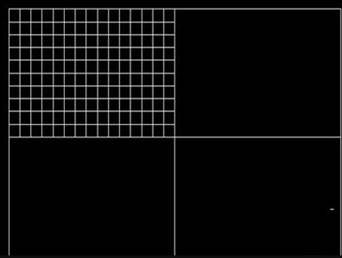

4.把左上角的長方形等分，長分成15份，寬分成10份，如圖所示。

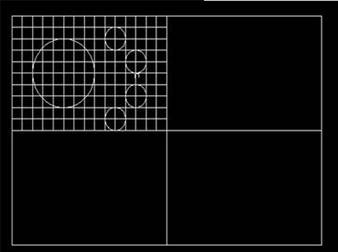

5.按照如圖所示的尺寸和位置繪制圓，如圖所示。

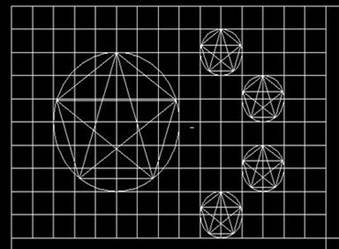

6.繪制圓的內接五邊形，然后連接五邊形的各個頂點，如圖所示。

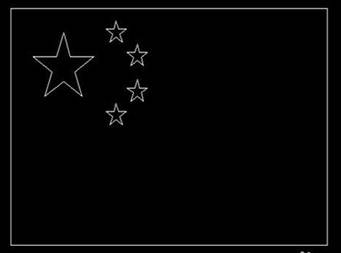

7.刪除多余的線段，得到如圖所示的五角星。

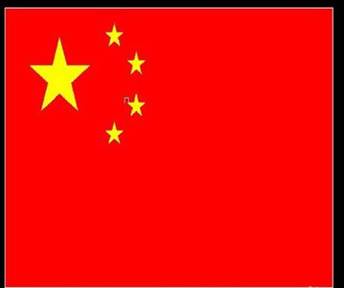

8.把五角星填充成黃色，剩余的位置填充成紅色，就得到了如圖所示的五星紅旗。
上面做的有點缺陷，應該每個小五角星的其中一個角指向大五角星中心，大家在第六步后旋轉一下就可以。
