用CAD怎么繪制中國象棋棋盤?
想要用CAD畫一個象棋棋盤，應該怎么畫呢？下面請看看中望CAD帶給大家的詳細畫法。
1、正交打開，輸入L（直線的快捷鍵）命令，空格確認，繪制兩條垂直的直線，橫為800，豎為900。

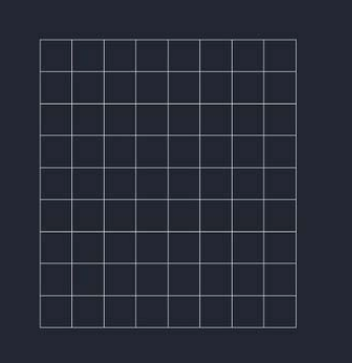

2、輸入O（偏移的快捷鍵），空格確認，輸入距離100，向上偏移出9條橫線，向右偏移出8條豎線
3、輸入TR（修剪的快捷鍵）命令，空格確認，全部選擇，空格確認，鼠標左鍵選中中間要修剪的豎線
4、輸入L命令，空格確認，鼠標左鍵點擊將帥的位置繪制斜線，注意要把正交關掉
5、輸入L命令，繪制兩條20*20垂直的直線作為樣本備用，利用co（復制命令）進行基點處，打開正交，在基點出利用move（移動命令）移動5個單位
6、選擇制作好的L圖形，輸入co（輔助命令），空格確認，復制到所有卒位和炮位，正交關掉
7、運用文字命令編輯楚河漢界字體，修改字體大小，推薦調整為48，選擇對正，這樣的一副中國棋盤就繪制好了
以上就是用CAD畫中國象棋棋盤的方法，主要要掌握CAD繪圖時使用的命令，喜歡的朋友請繼續關注中望CAD官網。
