CAD中圓角的應用
CAD繪圖時圓角的應用非常廣泛，功能也很強大，可以應用在圓角，也可以剪切、延長等。這里小編給大家介紹CAD中圓角的應用操作過程，下面是詳細的教程。
一、利用圓角操作畫腰型槽

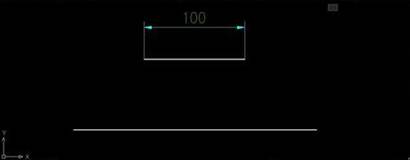

1、打開CAD，畫兩條平行線；

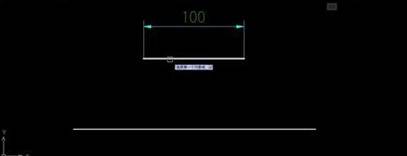

2、輸入圓角操作快捷鍵“F”，如圖選擇第一條線；

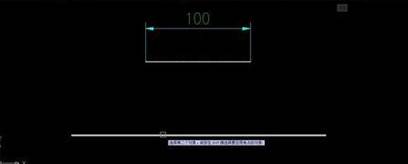

3、如圖選擇第二條線；則腰型槽一邊圓角畫好；

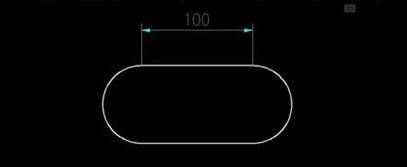

4、隨后，在按同樣的方法畫另一邊圓角。注意：腰型槽的長度有選中的第一條直線決定。
二、利用圓角操作或倒角操作“剪切”

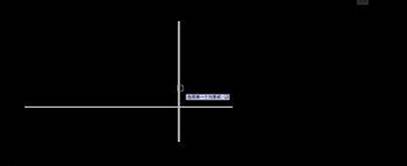

1、首先在CAD中畫兩條相交的直線，輸入圓角命令并設置圓角半徑R=0；選擇第一條直線；（利用倒角操作剪切時，將其兩個倒角長度設置為0，操作方法與圓角一致）

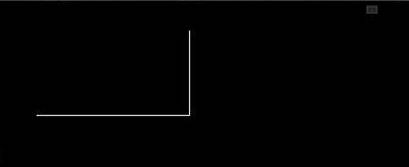

2、選擇第二條直線；即可完成直線的剪切；
三、利用圓角操作或倒角操作“延長”

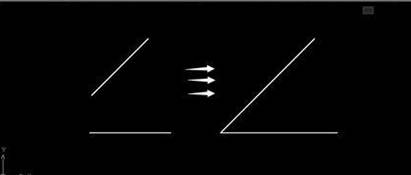

1、在CAD中，繪制兩條不相交并且不平行的直線，利用圓角或倒角即可延長至剛好相交；操作方法與上述相同；
以上就是CAD中圓角的應用方法介紹,很簡單,大家可以嘗試畫一下.
