CAD怎么把多個線段合成pline線
CAD怎么把多個線段合成pline線？CAD里面可以繪制PL線，有很多獨立的PL線條，想把多個線條合并成為一個PL線，該怎么辦呢？下面分享CAD里面多個線段合成為pline線的詳細教程，需要的朋友可以參考下

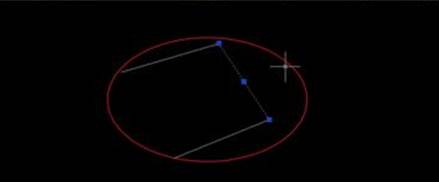

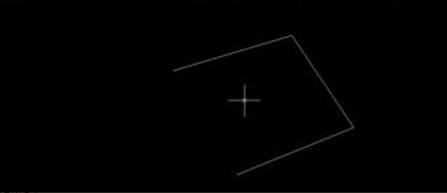

1、我們選擇一下線段，可以發現各個線段不相接。

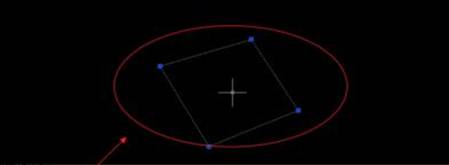

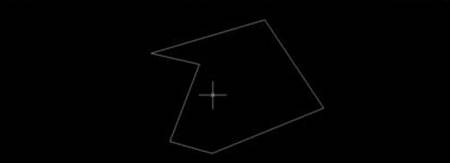

2、先繪制一條輔助線，完成后要?jiǎng)h除的。封閉區域后，我們利用BO命令去處理一下。這是我們創建了一條多段線，一個整體。
3、按箭頭繪制一個輔助線，用來剪切多余的部分。使用TR命令刪除多余部分。如圖所示。
4、刪除輔助線，完成。

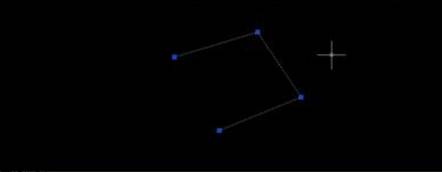

5、測試一下效果，原來3個線段成為一個整體了。
注意事項：利用BO命令去時一定要是封閉的，適合N條線的合并。以上就是CAD把多個線段合成pline線的教程，希望大家喜歡。
