CAD如何使用圖層隔離與圖層漫步命令
CAD如何使用圖層隔離與圖層漫步命令?今天小編給大家介紹兩個常用命令,圖層隔離與圖層漫步命令,下面一起來看一下它們的介紹。
一、圖層隔離

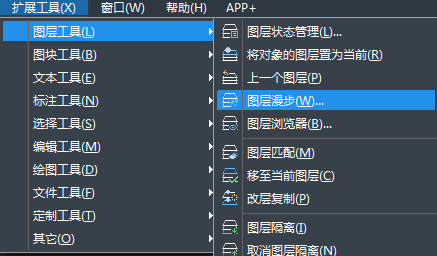

1、圖層隔離,用于將選定的對象的圖層之外的所有圖層都鎖定。執行擴展工具>圖層工具>圖層隔離命令;或者在命令行輸入layiso按Enter鍵;或者點擊圖層面板中的圖層隔離按鈕。

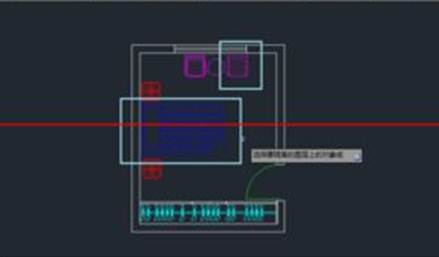

2、選擇圖層上的對象,比如圖中的床和椅子,按Enter鍵結束。這時,在圖層面板中的下拉菜單中發現,除了單人床和桌椅圖層未被鎖定外,其余的圖層都被鎖定。
3、執行擴展工具>圖層工具>取消圖層隔離命令;或者在命令行輸入layuniso按Enter鍵;或者點擊圖層面板中的取消圖層隔離按鈕。
二、圖層漫步
1、圖層漫步,用于將選定的對象的圖層之外的所有圖層都關閉。執行擴展工具>圖層工具>圖層漫步命令;或者在命令行輸入laywalk按Enter鍵

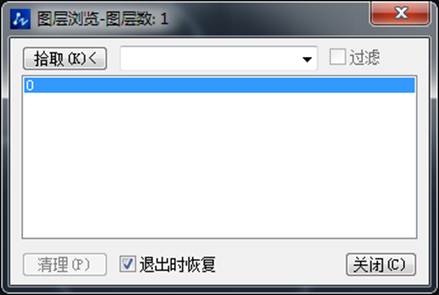

2、彈出來圖層漫步對話框,單擊桌椅,就只顯示桌椅圖層。
3、按住鼠標左鍵連續選則,就會顯示選中的圖層;在某一圖層上雙擊,前邊就會出現的一個*號,表示這一圖層被保留,就可以不連續選擇其他圖層。
4、如果將對話框中的“退出時恢復”勾掉,則未被選擇的圖層就保持關閉狀態。
以上就是CAD如何使用圖層隔離與圖層漫步命令的相關介紹,大家掌握了嗎?更多資訊請關注中望CAD的官方公眾號。
