用CAD軟件怎么畫酒格
新學家裝設計的朋友,在設計酒柜時經常會碰到酒格。現在給大家?guī)硪粋€新的用CAD軟件畫酒格的教程,有興趣的朋友們可以繼續看下去。
1.首先打開CAD軟件,在軟件左下把(捕捉,正交,對象捕捉)開啟。
2.用快捷鍵XL空格,畫兩條垂直相交的放射線
3.酒格內空一般是90mm——120mm之間。內空太小,酒瓶放不進。板材用18mm的多。這里以內空90mm,板材18mm為例。用快捷鍵O空格,輸入108空格,選兩條垂直相交的放射線以108mm便移。
4.用快捷鍵TR空格兩下,修剪掉紅框處線條。

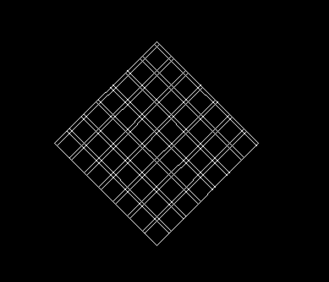

5.鼠標左鍵框選圖形,用快捷鍵RO空格,鼠標左鍵確定基點,輸入45空格。把圖形旋轉成45度,如 下圖。
6.用快捷鍵O空格,輸入18空格,點要偏移直線,點左鍵向同一側偏移18mm
7.用快捷鍵XL空格,畫4條放射線框出酒格位置。
8.用快捷鍵TR空格和E空格把酒格位置外多余線條修剪刪除掉。
9.用快捷鍵TR空格和E空格把酒格圖形內多余線條修剪刪除掉。

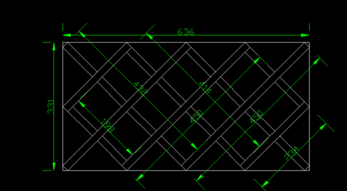

10.標注一下尺寸,一張酒格圖紙就畫好了。
以上便是用中望CAD2019畫酒格的詳細教程,如果大家想了解其他教程,可以繼續關注中望CAD官網。
