CAD中表格的應用也是很廣泛的,而老版本的操作比較繁瑣,新版本的中望CAD在操作上就更簡單了。下面,我們通過具體的操作,看一下使用過程。
一、工欲善其事,必先利其器
做表格之前,先讓我們設置好表格樣式。設置樣式可以通過一下途徑:
1、命令行輸入“TABLESTYLE"

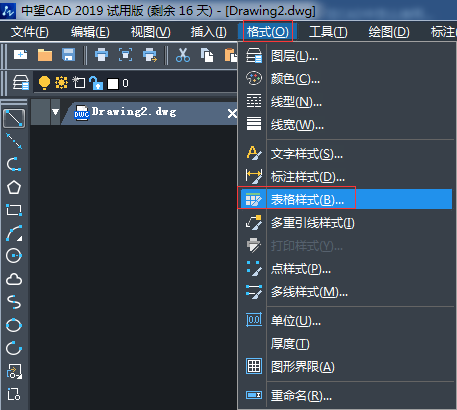

2、菜單欄選擇”格式——表格樣式“
二、設置屬于你的STYLE
在彈出”表格樣式“對話框,可以新建或者修改樣式:
例如顏色、文字、邊框、對齊方式等,別忘了“確定”保存。
一經設置、永久有效——一勞永逸??!
三、開疆擴土,創建表格
樣式設完了,就可以開工了:
1、命令行輸入“TABLE”;

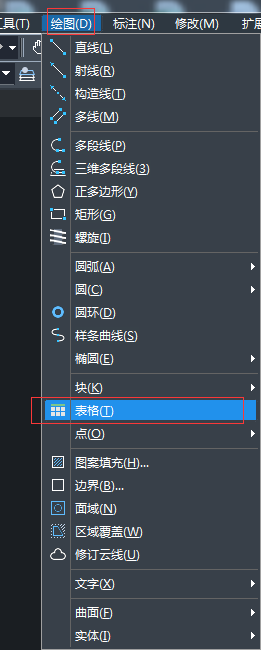

2、菜單欄選擇“繪圖——表格”
四、具體操作——編輯表格
在彈出的“插入表格”對話框“,完成以下必備操作步驟:
1、指定剛才設好的樣式;
2、確定表格的行數和列數;
其他的操作選項,例如插入的方式、單元格的樣式,根據需要選擇設定就可以。
五、編輯表內的文字
可以采取下列方式:
1、命令行輸入“TABLEEDIT",并選擇表格
2、在相應表格內鼠標雙擊即可編輯文字
以上便是在中望CAD2019中使用表格的具體教程,如果有朋友對其他教程感興趣的話,可以繼續關注中望CAD官網。
