如何識別CAD標注是否被修改
如何識別CAD標注是否被修改?小編接下來提供三種方法識別標注尺寸是否有被修改,詳細如下
1、
方法一：用燕秀工具箱
利用CAD的插件檢測是最快捷和簡單的，但前提是下載安裝了燕秀工具箱

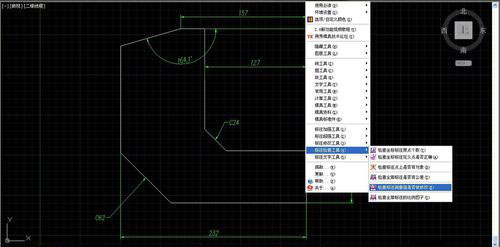

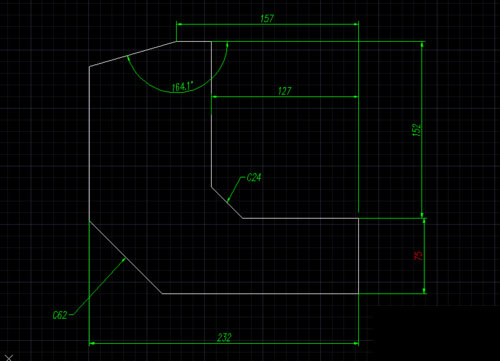

安裝了燕秀工具箱后，如圖,若有改動過的尺寸，燕秀就會將其改為紅色
2、
方法二：用ED編輯查看尺寸

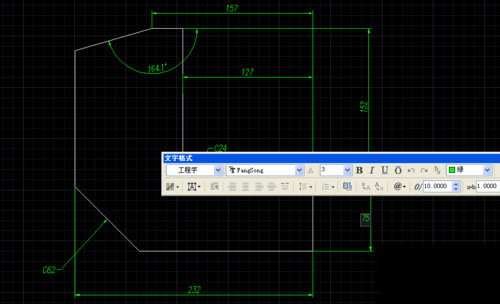

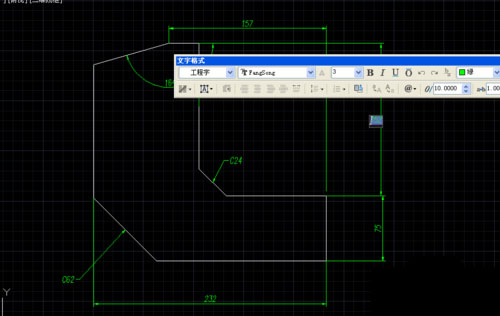

如果沒有燕秀，而且尺寸不多。那就按快捷鍵"ED",再點相對應尺寸，沒有改動過的尺寸呈藍色,有改動則如圖，屬于可編輯狀態
3、
方法三：放大或縮小圖形
沒有燕秀而且尺寸多，那就直接用放大和縮小而挑選
因為沒改動的尺寸會形狀更改而改變，改動則不會

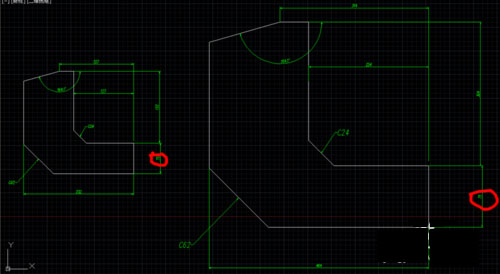

如圖，復制一個圖形放大2倍后，除改動過的尺寸其余都放大了
