用CAD在正三角形中畫六個相切的等徑圓
使用CAD在正三角形中畫六個相切的等徑圓是非常簡單的事情，今天小編給大家講一下方法
做出的效果如下圖：
方法/步驟

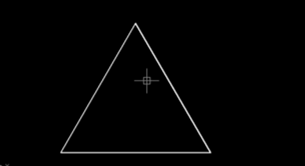

1.雙擊打開CAD軟件，新建一個新的文件，在圖紙中畫一個正三角形
2.為這個三角形分別畫三條邊的中垂線，如下圖所示
3.選擇工具欄中的繪圖-圓-相切，相切，相切，
接著依次點擊下圖中的1、2、3紅色數字的位置。
4.重復上面的方法，畫出其他兩個中間的圓
5.刪除剛剛所畫的中垂線
6.先畫位于左下角的圓，再次選擇工具欄中的繪圖-圓-相切，相切，相切
按下圖中的紅色數字所在的位置左鍵點擊
左下角的圓就被畫出來了。
7.用一樣的方法去畫另外兩個剩下的圓，正三角形內的六個相切的圓全部被畫出
本次制圖的重點主要在于畫出中垂線輔助線
