CAD如何畫相貫線
相貫線有許多中畫法,那么有什么簡單的方法畫相貫線呢?小編接下來介紹一種簡單的畫法,有需要的朋友可以參考下。
1、以“一個半徑為10和一個半徑為13的流道相交”為例子進行說明

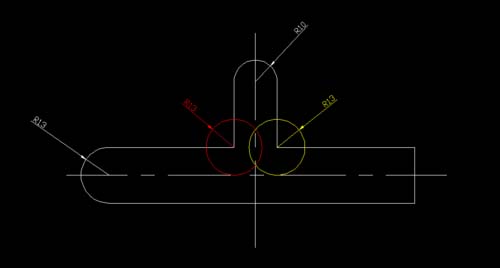

2、首先,以大圓的半徑為半徑(即13),再以小徑與大徑相交的左側的交點為圓心畫一個圓
3、接著,以大圓的半徑為半徑(即13),以小徑與大徑相交的右側的交點為圓心再畫一個圓
4、然后,再以上面畫的兩個圓的交點為圓心,以大圓的半徑為半徑(即13)畫第三個圓,如圖綠色圓。
5、最后,將多余的線刪除或修剪掉,留下如圖所示的綠色的圓弧線,即為相貫線
