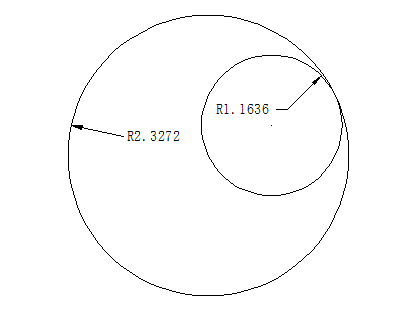

如圖所示，該圖形中的小圓為大圓的內切圓，且過大圓的圓心，CAD的圓命令提供了多種畫圓的方法，那么這種比較特殊的內切圓應該怎樣繪制呢？接下來小編就來介紹一下具體的操作方法。


1、 首先，大家打開中望CAD軟件

2、 點擊【繪圖】-【圓】按鈕，繪制一個任意圓

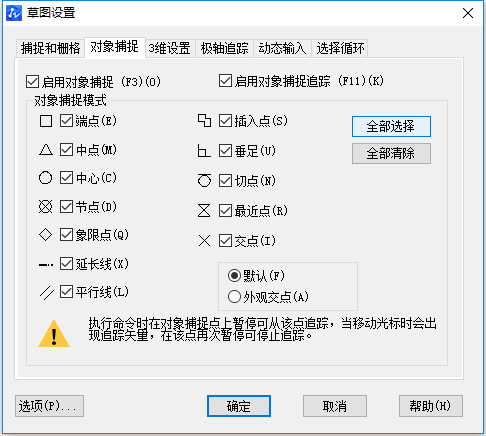

3、 按住Ctrl鍵，同時單擊鼠標右鍵，在彈出的對話框中點擊“對象捕捉設置”，此時系統彈出【草圖設置】對話框，在“對象捕捉”選項卡中勾選“啟用對象捕捉”復選框，然后點擊“全部選擇”按鈕，點擊確定



4、 點擊【繪圖】-【圓】按鈕，在命令欄輸入“2P”選取兩點畫圓命令，命令窗口的提示和操作如下：

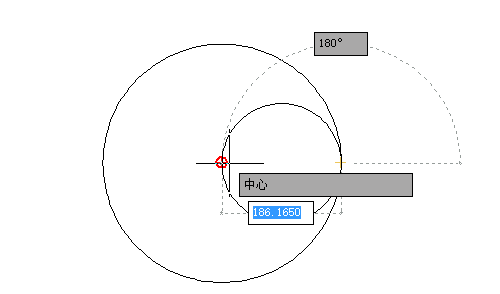

5、 繪圖過程如下



6、 最后在CAD中過指定圓圓心的內切圓就畫好了
