多線段使作為單個對象創建的相互連接的線段組合圖形,是作為一個整體而存在的組合線段,可以由直線段、圓弧段或者直線段和圓弧段的組合線段組成,可以是開放的也可以是封閉的圖形。接下來就以繪制如圖所示的微波隔離器為熟悉多線段的操作。
1、 首先,大家打開中望CAD軟件
2、 選擇【繪圖】-【多線段】命令,繪制微波隔離器的外框,命令窗口的顯示與操作如下:
3、 繪制的外框如圖:
4、 選擇【繪圖】-【直線】命令,繪制坐標為{(-10,25),(0,25)}和{(50,25),(60,25)}的兩條直線,結果如圖:
5、 選擇【繪圖】-【多線段】命令,在繪圖區域繪制箭頭,命令窗口的顯示操作如下:
6、 箭頭繪制完成如圖:

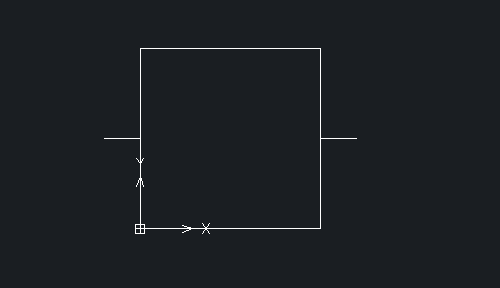

7、 點擊【繪圖】-【直線】命令,繪制坐標為{(26.5,15.5),(33.5,8.5)}的斜直線,最后在CAD中微波隔離器就繪制好了
