在CAD的使用過程中，如果我們沒有事先設置好相關的圖框塊，在我們調出圖框的時候，就會發現一張?zhí)摂M的白紙。一旦插入圖框，就會出現圖框與圖紙背景不匹配的情況，那究竟該如何解決這個問題呢？
接下來，就跟著小編一起來看看解決的方法吧
1、首先，打開中望CAD軟件，打開相應的圖紙文件

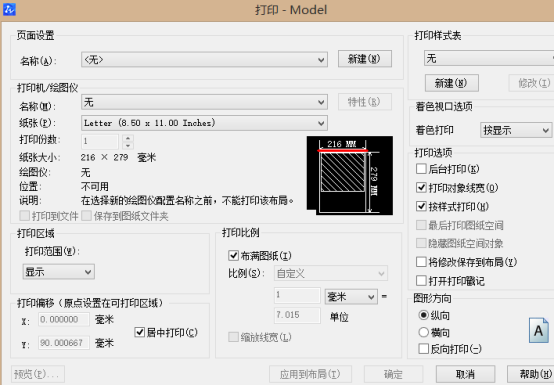

2、點擊“文件”-“打印”按鈕，系統會自動彈出“打印”對話框，如下圖所示

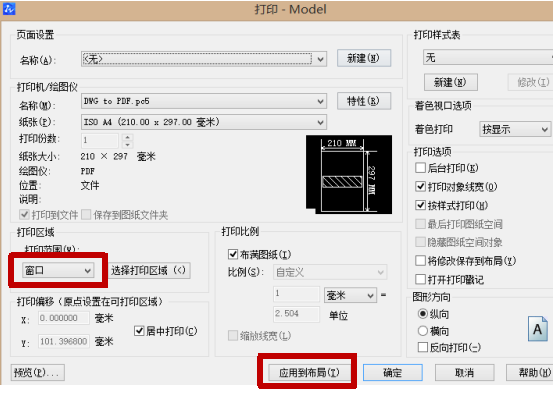

3、我們進行了相應的設置之后，注意：“打印范圍”這里要選擇“窗口”選項，框選中我們的圖框。所有參數設置完成之后，我們再點擊CAD軟件“打印”對話框中的“應用到布局”選項
4、這樣，圖框就能夠與圖紙的背景相匹配了
