今天小編來介紹一下利用CAD繪制裝飾畫的操作方法。
1、 首先,大家打開中望CAD軟件
2、 點擊【插入】-【光柵圖像】,插入如圖所示的圖像
3、 點擊“打開”,設置如下:

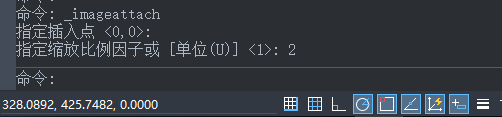

4、 點擊“確定”,在命令欄指定縮放比例因子為2
5、 CAD中附著的圖形如圖
6、 執行【矩形】命令,捕捉圖片的右上端點為角點,繪制一個適當?shù)木匦危ù颂帪榱孙@現對比清晰,矩形暫時設置成紅色)
7、 點擊【修改】-【偏移】按鈕,就上一步繪制的矩形向外偏移適當?shù)木嚯x
8、 在命令欄輸入IMAGECLIP,執行【剪輯圖像】命令,命令欄顯示操作如下:
9、 修剪后得到下圖:
10、 點擊【繪圖】-【圖案填充】按鈕,在彈出來的對話框中設置顏色為淺綠色,選擇SOLID圖案
11、 然后填充到兩個矩形之間
12、 最后選取兩個矩形,將顏色修改為白色,線寬設置為0.5MM,最后在CAD中效果如圖
