今天我們學習繪制如下圖所示的圖形，繪制的方法可以有多種，下面小編介紹其中一種繪制方法。
1、 首先，打開中望CAD軟件
2、 點擊【繪圖】-【圓】命令，繪制一個任意的圓
3、 執行【復制】命令，將畫好的圓復制到如圖所示的位置

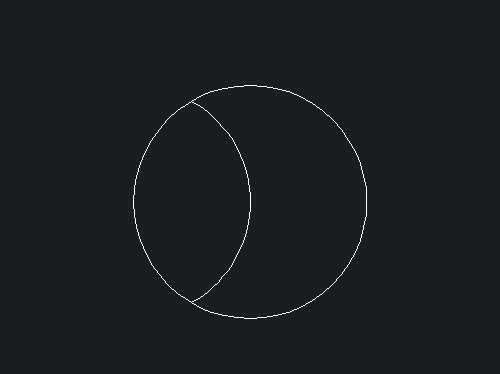

4、 點擊【修改】-【修剪】命令，修剪圖形
5、 點擊【修改】-【鏡像】按鈕，選擇圓內的弧線為對象，以如圖所示的虛線為鏡像線，得到下圖：

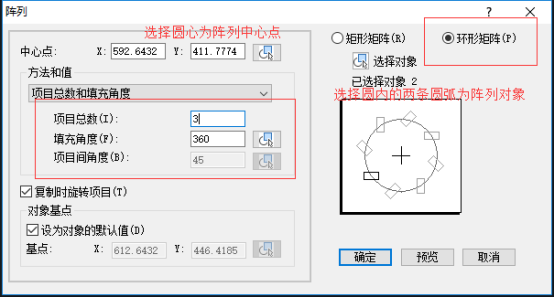

6、 點擊【修改】-【陣列】命令，在彈出的【陣列】對話框中設置如下：
7、 執行上述命令后得到下圖
8、 點擊【修改】-【旋轉】命令，選擇圓內的圖形為旋轉對象，如圖所示，旋轉角度為60°
9、 最后在CAD中就能得到相應的圖形了
