前面我們已經學習了如何繪制鍋蓋主體,接下來我們就來完成鍋蓋的繪制。下面是具體的操作步驟:
1、 首先,大家打開中望CAD軟件

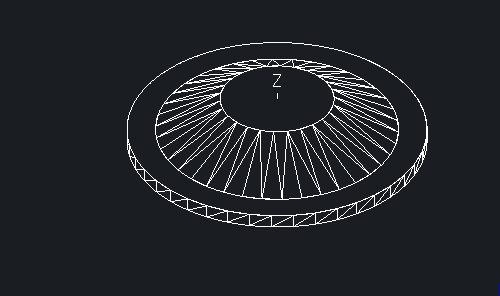

2、 打開繪制好的鍋蓋主體文件

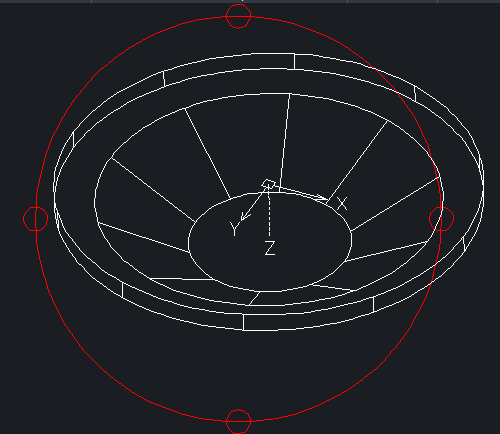

3、 點擊【實體】-【觀察】-【動態觀察】按鈕,在動態觀察環境下調整視圖的角度,使實體的最大面朝上,如圖所示

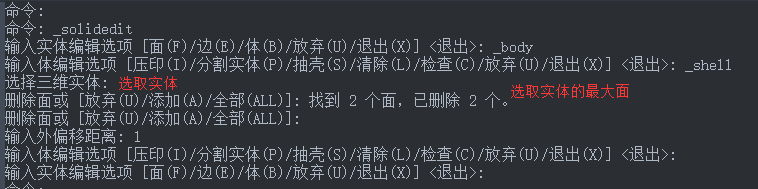

4、 點擊【實體】-【實體編輯】-【抽殼】按鈕,對鍋蓋進行抽殼處理,抽殼厚度為1,命令欄顯示操作如下:

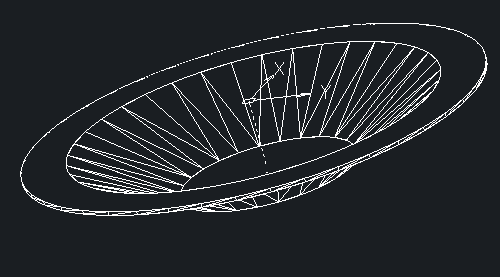

5、 抽殼后的鍋蓋如圖:

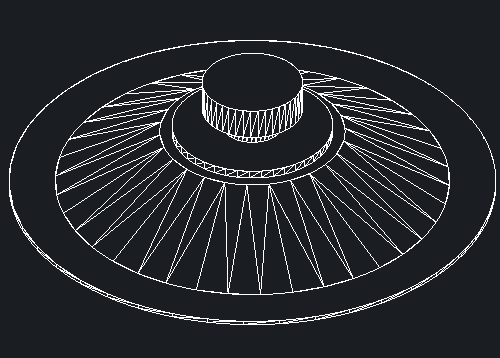

6、 將視圖切換至西南等軸測模式。點擊【實體】-【圖元】-【圓柱體】按鈕,繪制圓柱體,其底面圓心為(0,0,20.5),底面半徑為20,高度為2;再次執行【圓柱體】命令,繪制底面圓心坐標為(0,0,22.5),半徑為7.5,高度為5的圓柱體;以及底面圓心坐標為(0,0,27.5),半徑為12.5,高度為8的圓柱體。消隱后結果如圖

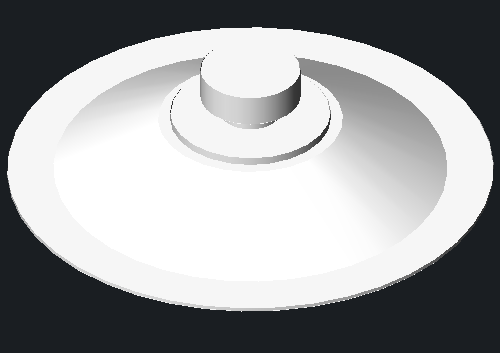

7、 點擊【視圖】-【布爾運算】-【并集】按鈕,將圖中所有的實體進行并集運算,在CAD中著色效果如圖:
