在使用CAD軟件制圖的時候經常會碰到要將一些小比例的圖形繪制成大樣圖的情況,但是直接把線段放大來畫又會導致實際線段與標注的數值不一,這時候就SC縮放命令就派上用場啦!

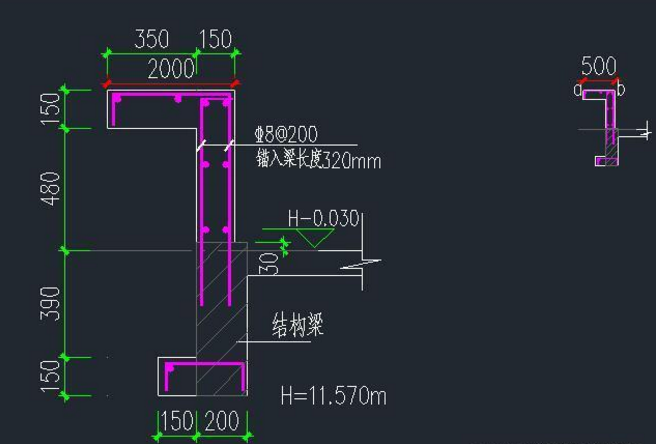

1.先按1:1比例繪制好圖形;
2.在命令行輸入SC,對需要縮放的圖形進行框選;
3.基點指定;
4.輸入R確定參照;

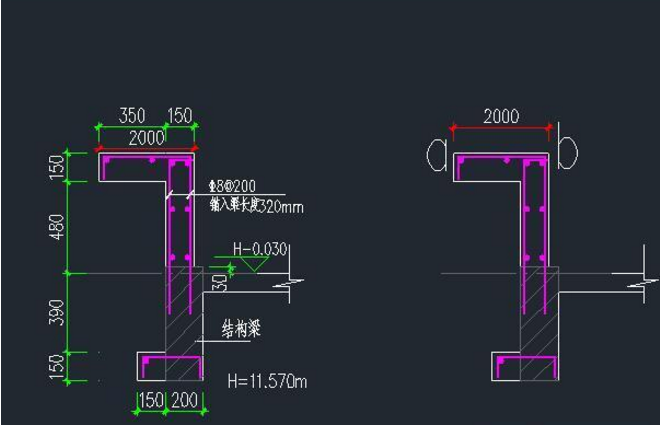

5.先后點擊a、b點,輸入2000作為新的長度,回車確認,完成操作。
