CAD中如何標注較大的角度？
在CAD中的圖形角度大于一百八十度，我們該怎么去設置呢？
1.首先，我們打開CAD軟件。
2.繪制一個外交為大于180度的鈍角。

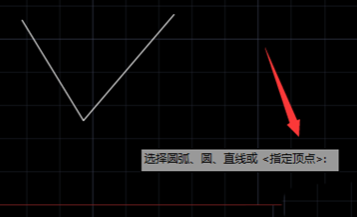

3.我們輸入角度標注命令“dan”，回車。默認命令為“指定頂點”，回車。

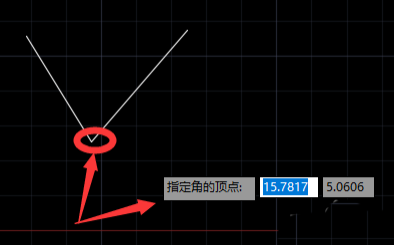

4.然后，指定一個角點。

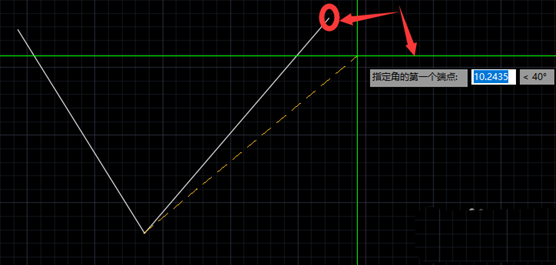

5.再指定角的第一個端點。

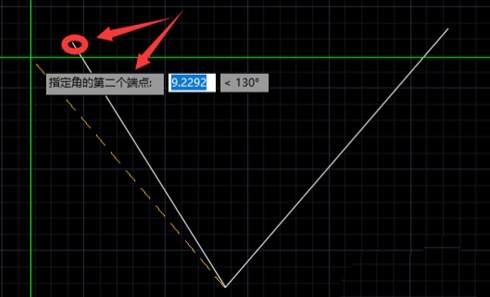

6.之后，我們在另一邊也指定一個端點。

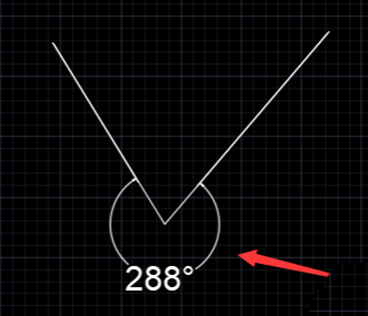

7.這樣標注就完成了，如下圖所示，角度標注為288°。
