CAD如何設計彎頭?
在CAD繪圖軟件,我們該怎樣繪制彎頭呢?本文給大家介紹以45°繪制為例繪制彎頭,希望能幫助到大家!
1.首先,在繪圖區域畫一條長度為1000左右的線段,命名為AB。
2.以AB線段的端點為起點,再畫一條長度為222的線段,這條線段命名為AC。

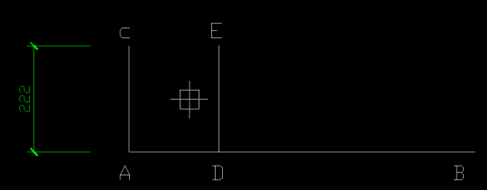

3.接著,將AC向右偏移188.5,得到一條線段,命名為DE。

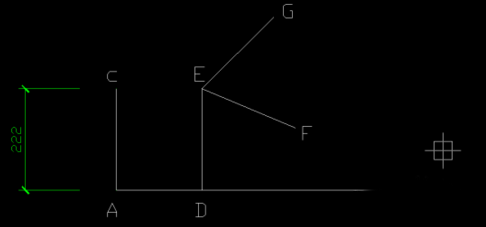

4.以E點為中心,通過旋轉和復制,先輸入RO+空格,再輸入C+空格,旋轉角度為67.5°,得到線段EF及EG。

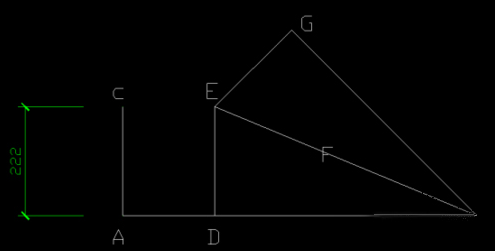

5..輸入F,按住shift鍵的同時點擊AB和EF,得到它們的圓心,同時,連接BG。

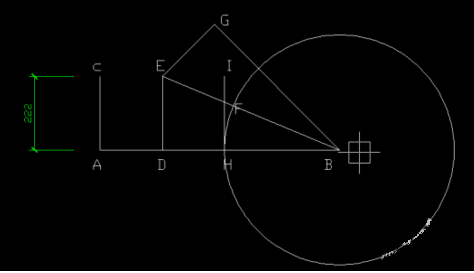

6.再以D點為中心,通過對AC線段鏡像,得到線段HI,以B為圓心,HB為半徑畫圓。效果如下:
7.選中上一步畫好的圓,點擊夾點,輸入快捷鍵C,復制得到另外兩個圓,延長BG至最外圓。

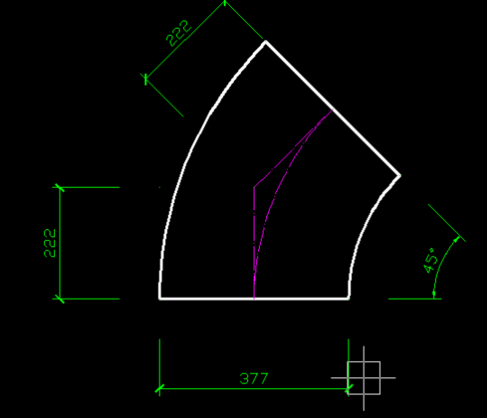

8.我們可以接著使用剪切、變換線型、標注,等多種方法得到想要的圖形。
這樣就繪制完成了是不是很簡單呢!
