CAD中常用的兩種陣列
在CAD繪圖軟件中有兩種陣列:矩形和環形,那這兩種陣列的用法大家知道嗎?
首先,在屏幕右下方命令處輸入AR,彈出陣列對話框
1、矩形陣列(以陣列一個圓為例)
①點擊下圖中的“選擇對象”,對話框暫時消失,選取需要陣列的圓,空格,對話框又彈出。

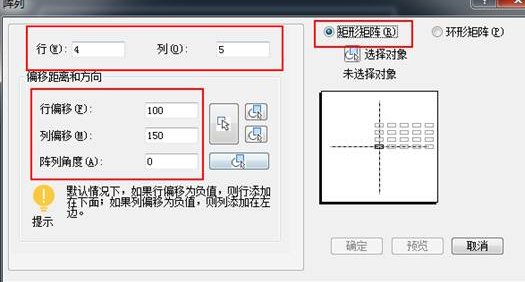

②分別輸入需要陣列的行數和列數(上圖中4行5列),行距和列距(上圖中行距100,列距150),陣列角度0
注:如果陣列的方向不對,可以在行偏移和列偏移中輸入負值以改變陣列方向

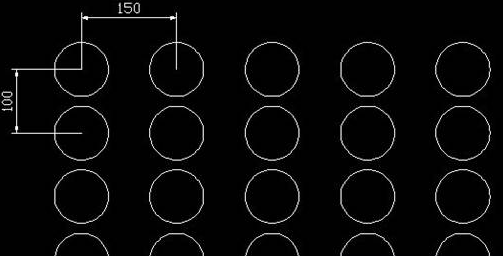

③我們點擊預覽,然后點擊確定,這樣效果圖就出來了:
2、環形陣列(以陣列一個圓為例)
①點擊下圖中的“選擇對象”,對話框暫時消失,選取需要陣列的圓,空格,對話框又彈出

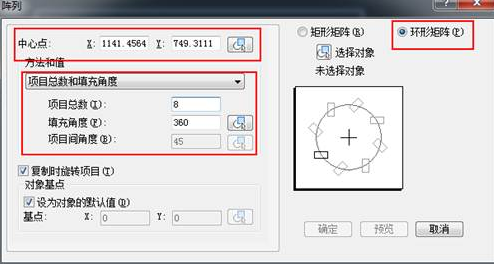

②分別輸入陣列個數8,和陣列范圍360°,選擇陣列中心點,如上圖

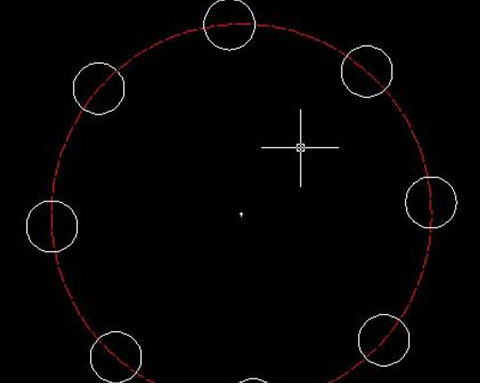

③我們點擊預覽,然后點擊確定,這樣效果圖就出來了:
