事實上,在CAD設計工作中,也經常遇到“改變”,你提交方案的日期,上司的修改意見,還有你的下班時間。
在CAD圖紙中,如果需要修改了某一個圖形的尺寸,那么是不是要重新改變圖形,然后重新標注一次?

好像是那么一回事
能否可以讓對象跟著修改標注后的尺寸的改變而改變呢?(讀3遍才明白意思)
CAD尺寸驅動功能,還真的可以實現。

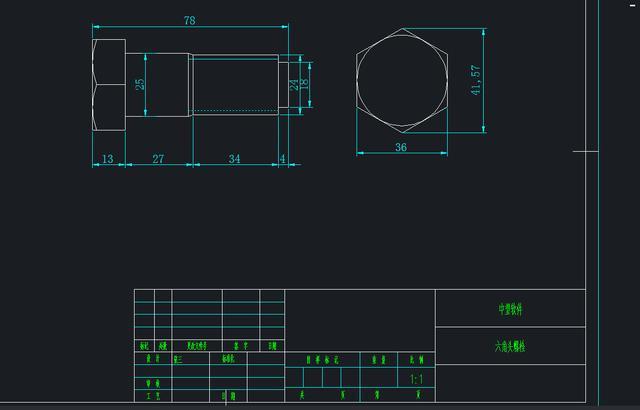

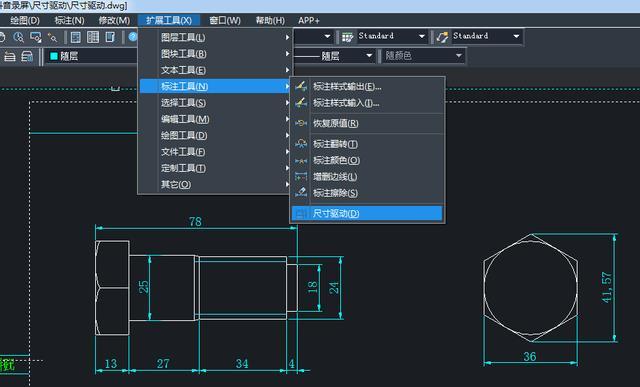

1、如下圖,選擇【擴展工具】-【標注工具】-尺寸驅動

命令行提示選擇標注,我們直接選定長度為78的標注,輸入所要修改的長度,我們設置為80。
命令行繼續提示“請指定要修改的區域第一角點”

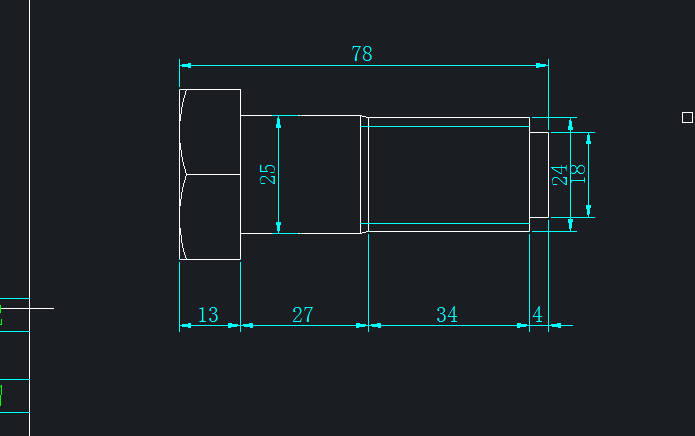

我們直接框選整個螺栓,可以看到,標注變更為80的同時,圖形長度也隨之變化,不需要額外變動其他已畫好的部分。

2、剛才演示的是框選全部區域,那么如果我們只框選一部分區域,那會有何效果?

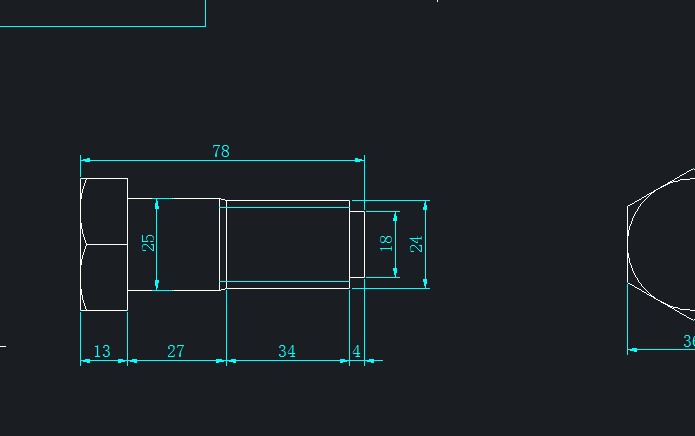

重新啟動“尺寸驅動”,這次輸入新尺寸90,在選擇區域的時候,我們只框選右側部分,發現了嗎?
這次改變的是右側部分。

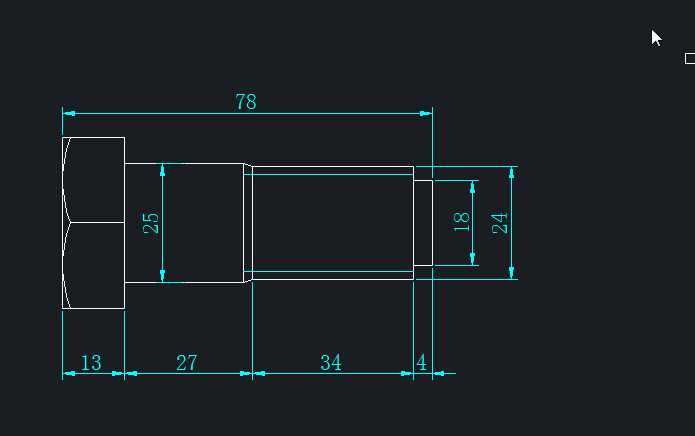

3、再次啟動命令,輸入新尺寸100,如果這次框選的是右上側部分呢?只有所框選的部分圖形隨著尺寸修改而發生變化。

結論:尺寸驅動功能的使用在框選區域時要精準把握,否則,容易造成修改部分錯亂。
