極軸追蹤功能在CAD中的繪圖技巧

極軸追蹤這個功能在CAD繪圖軟件發揮著很大的作用，比如說我們在繪制一些30、45、60、度的角時，運用極軸我們就可以根據自己繪圖的需求來增加量角，當光標移到滿足條件時，就會顯示一條虛線，也就是我們的極軸，我們把光標鎖定到極軸上，就可以直接輸入距離值，利用鎖定極軸來確定角度的方式我們稱它為極軸追蹤。本文將給大家介紹極軸功能的設置技巧及含義，以便于我們對極軸功能的了解和如何采用它與繪圖相結合。

設置極軸追蹤方法如下：

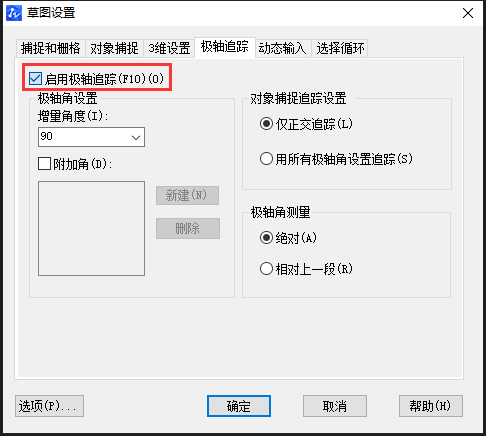

1. 我們在界面欄點擊“工具”點擊“草圖設置”；我們在彈出的“草圖設置”對話框中，選擇“極軸追蹤”，如下圖：

2. 我們在狀態欄點擊“極軸”然后右鍵鼠標，在彈出的菜單中選擇“設置”選項。

極軸功能選項介紹如下：

極軸追蹤：

（1）啟用極軸追蹤：打開或關閉極軸追蹤；單擊狀態欄上的“極軸”按鈕，或者使用F10鍵都可以打開或關閉極軸追蹤。

極軸角設置：

（1）增量角：設置極軸追蹤對齊路徑的極軸角增量；可以從列表中選擇角度，也可以輸入任意角度；在列表框中選擇或輸入增量角后，系統將在與增量角成整數倍的方向上指定點的位置。

（2）附加角：除了增量角，用戶還可以定義附加角指定追蹤方向。

（3）角度列表：在列表中顯示出可用的附加角。

（4）新建：添加附加角。

（5）刪除：刪除選定的附加角。

對象捕捉設置：

（1）僅正交追蹤：當對象捕捉追蹤打開時，只顯示通過基點的水平和垂直方向上的追蹤路徑。

（2）用所有極軸角設置追蹤：使用對象捕捉追蹤時，光標將從對象捕捉點開始沿極軸對齊角度進行追蹤。

極軸測量設置：

（1）絕對：根據當前用戶坐標系（UCS）確定極軸追蹤角度。

最后，希望這些技巧能幫助到大家！
