CAD中輸入形位公差的步驟方法
在使用CAD繪制工程圖時,有時會發現找不到標注形位公差的菜單,那么如何在CAD中輸入形位公差呢?下面我們來看一下解決方法吧,具體操作如下:

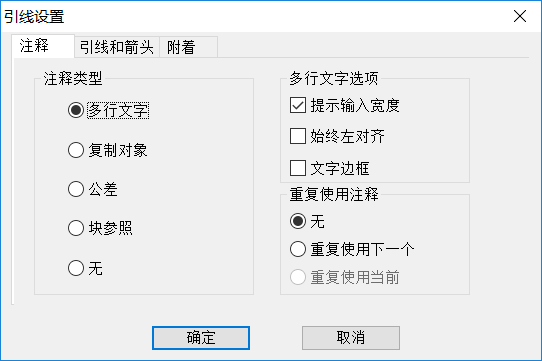

1.在打開的CAD軟件下方命令欄里使用快捷命令LE,在彈出的指定第一個引線點時,先輸入S;回車后,會彈出引線設置對話框,如下圖所示:

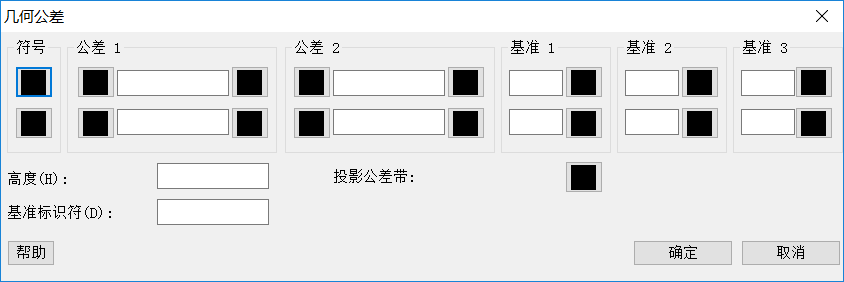

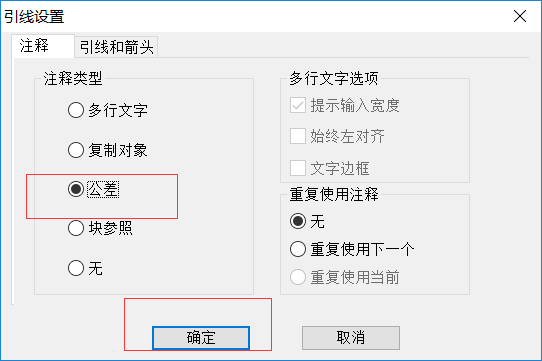

2.切換到公差選項然后點確認,然后根據圖紙的實際要求或需要對形位公差進行設置。

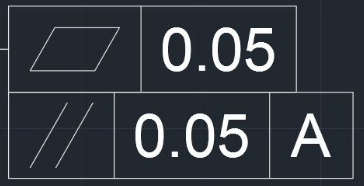

3.設置完成后,點擊確認,剛輸入的CAD形位公差則如圖所示:
以上是關于在CAD中輸入形位公差的步驟方法,有需要的小伙伴可以參考這些步驟進行實際操作一下,有利于加深自己學習CAD的技巧印象。
