在使用CAD軟件繪圖時，直線延伸命令是一個很實用的命令。如果一些線段沒有處于閉合狀態，那么圖形不能視為一個閉合圖形，則無法建立一個面域，這樣貼圖或者建立為塊就不能完成。但是繪圖中，線段很多，怎么確保兩條線段都閉合呢？這個時候，延伸命令就很有用了。下面我們用兩條相隔遠一點的直線舉個例子，具體如下：

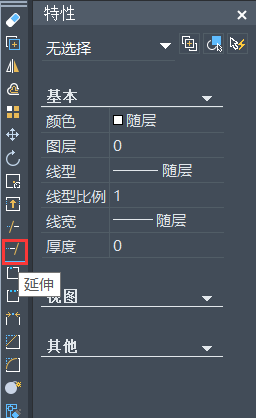

1.打開CAD軟件后，在下方命令行輸入命令符“ex”，或者點擊CAD右邊工具欄的延伸命令，如下圖所示：

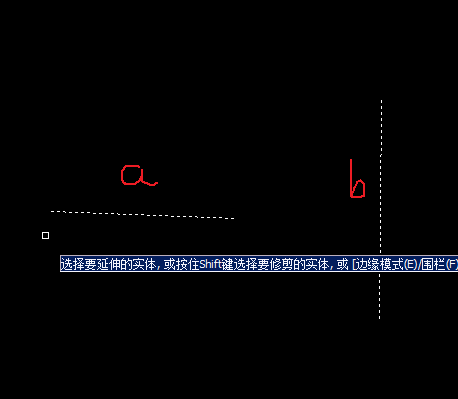

2.接著選擇兩條需要閉合的直線按回車鍵。如果不是選擇兩條，系統就無法得知需要閉合到哪里，則無法完成命令。按回車鍵后選擇線段A，點擊A。

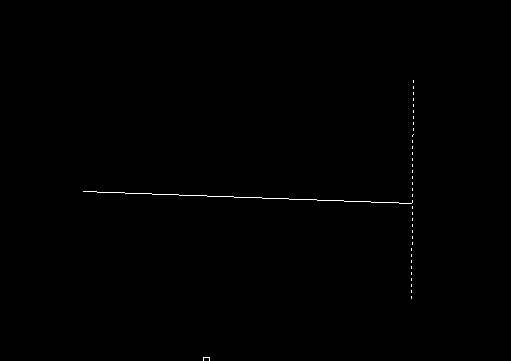

3.這樣操作后線段就自動地閉合到線段B了，如下圖所示：
以上簡單介紹了CAD中延伸直線命令的使用方法，雖然操作容易，但是多掌握CAD中的繪圖技巧，一樣會在繪圖中有事半功倍的效果。
