在使用CAD制圖時,大家可能會需要繪制許多直徑相同的圓,在大量的圖形和復雜的位置的情況下,當我們想要批量選擇直徑一樣的圓時,可能會有遺漏或者選擇步驟麻煩,那么有沒有快速的批量選擇的方法呢?下面我們來看看可以如何操作,具體步驟如下:

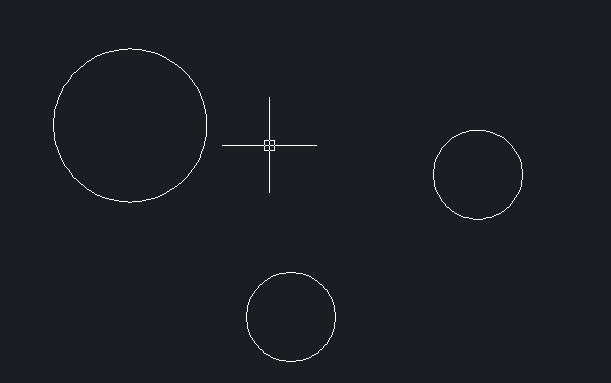

1.首先打開CAD軟件,這篇文章以下面幾個圖形為例;

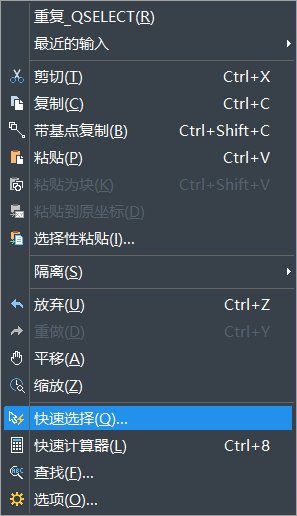

2.接著我們在CAD的繪圖區,單擊右鍵,我們可以看到【快速選擇】選擇。

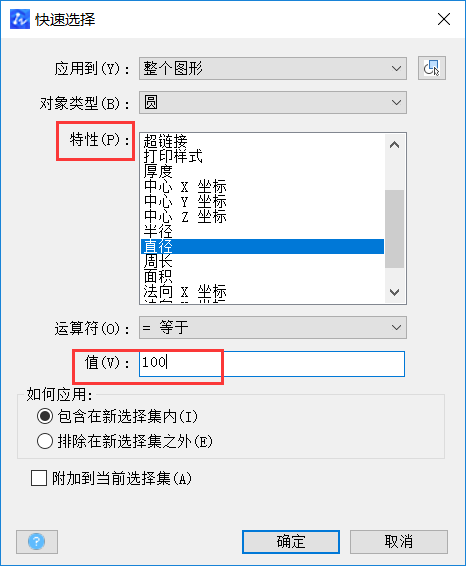

3然后我們可以看到,我們可以通過很多不同的特性來批量快速的選擇我們的圖形,選擇特性,填入需要的值,點擊確定,如下圖所示:

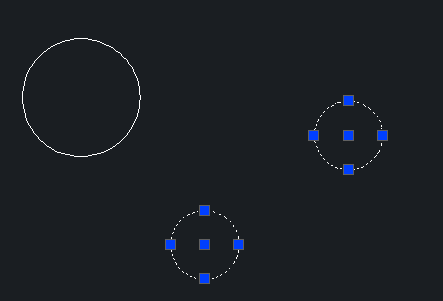

4.則相同直徑滿足值要求的圓會被選擇,如下圖所示:
在CAD中我們快速選擇的方式很多,以上介紹的方法可以更加快速方便的找出相同要求的圖形,希望這個技巧的學習可以幫助到大家。
