三維CAD中的STL文件格式最早由美國的3D System 公司推出，具有格式簡單，跨平臺性良好等優點，廣泛應用于快速成形、CAM加工、逆向工程等領域。但是，不是所有三維設計軟件的所有功能都支持該文件格式。因此，三維設計軟件中望3D2015版全新推出了支持STL文件的5軸CAM加工，以便三維CAD工程師簡單方便地編輯和修改相關文件。下面就以鳳柱為例來介紹中望3D STL文件的5軸CAM加工：

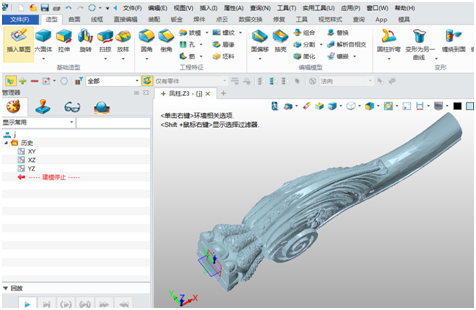

第一步 ：打開STL文件，點擊打開鍵，在文件類型選擇STL(如圖1)，然后打開文件(如圖2)

圖1/在中望3D的文件類型選擇STL

圖2/打開文件

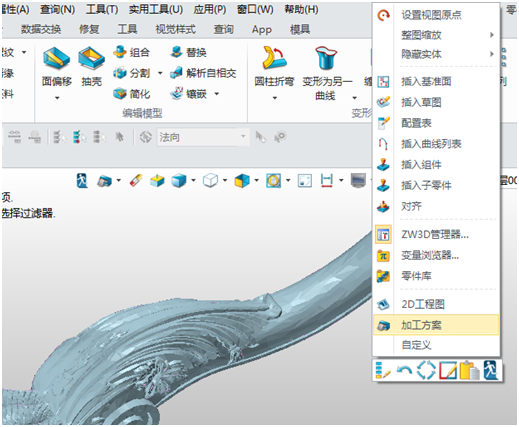

第二步 ：進入加工界面，屏幕空白處點鍵鼠標右鍵，選擇加工方案(如圖3)，選擇默認模板。

圖3/加工方案

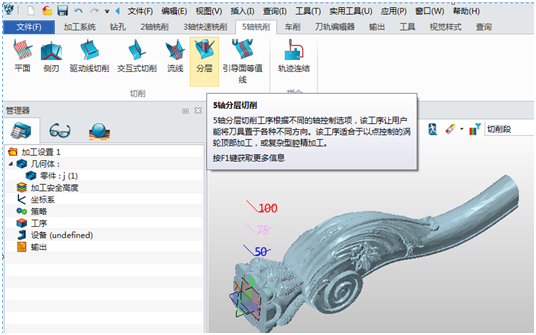

第三步 ：選擇加工工序，進入加工界面后選擇5軸分層切削(如圖4)。

圖4/5軸分層切削

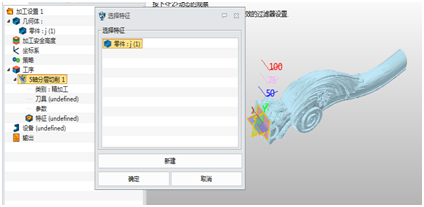

第四步 ：設置加工參數，加工特征選擇零件(如圖5)。

圖5/選擇零件

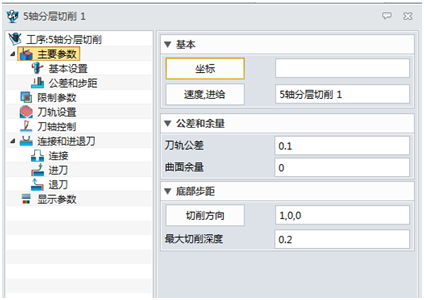

首先，設置刀軌公差0.1MM,切削深度0.2MM,切削方向為（1,0,0）(如圖6)，其余用默認參數。

圖6/設置主要參數

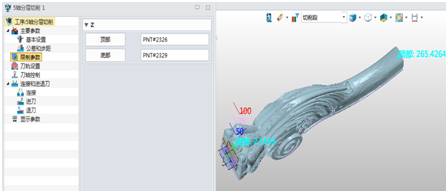

其次，設置加工范圍(如圖7)選擇2個限制點即可，其余用默認參數。

圖7/設置加工范圍

然后，設置刀軌樣式為單向(如圖8)，其余用默認參數。

圖8/設置單向刀軌樣式

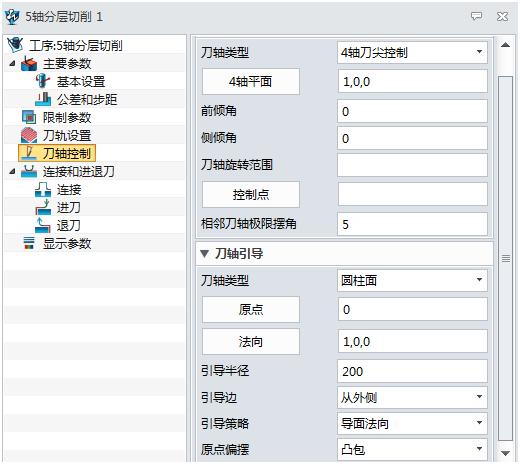

最后，設置刀軸類型為4軸刀尖，引導策略為導面法向，原點偏擺為凸包(如圖9)，其余用默認參數。

圖9/設置刀軌控制參數

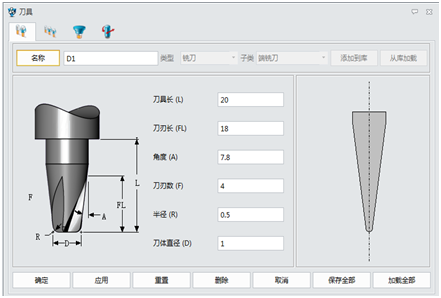

第五步： 選擇加工刀具參數(如圖10)

圖10/選擇加工刀具參數

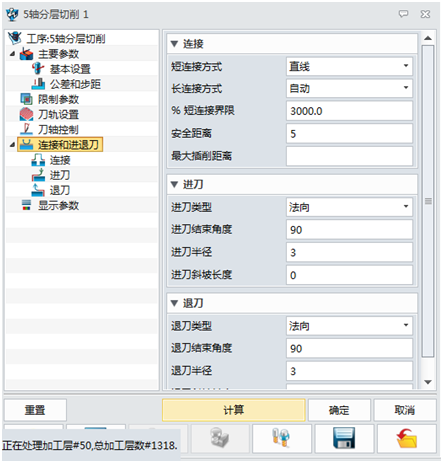

第六步： 計算刀路，所有參數設置完成后，點擊計算(如圖11)，計算刀軌。

圖11/計算刀軌

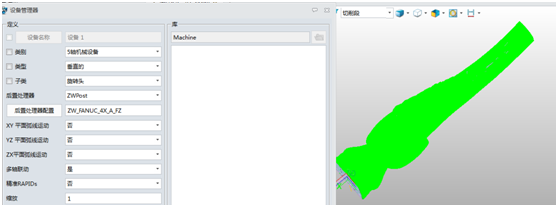

第七步： 選擇后處理輸出G代碼，選擇5軸設備，再選擇中望定制的后處理(如圖12)，輸出G代碼即可。

圖12/后處理器配置

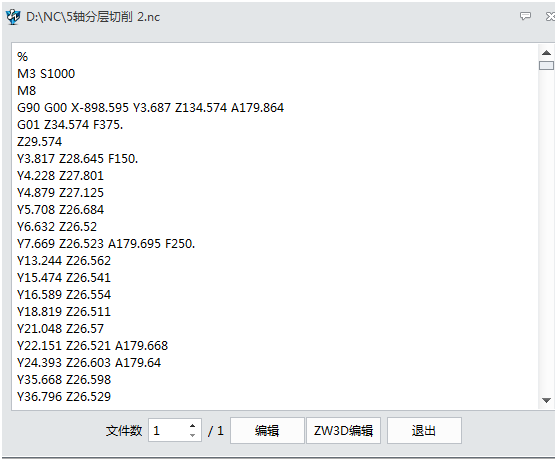

圖13/完成

通過以上的操作可以看出，三維CAD設計軟件中望3D可以簡單高效地對STL文件進行5軸CAM加工，非常適合剛?cè)腴TCAM的編程人員。想進一步了解三維CAD設計軟件中望3D2015的CAM模塊其它功能應用，歡迎參加三維CAD/CAM免費網絡培訓教程（http://www.zw3d.com.cn/special/zhuanqu/list-102.html），與專家互動交流，幫助大家快速掌握3D設計/加工并實際投入工作中，還有機會獲得中望3D2015激活號！ 最后附上鳳柱刀路編程的免費圖紙下載：http://www.zwcad.com/community/thread-23234-1-1.html
