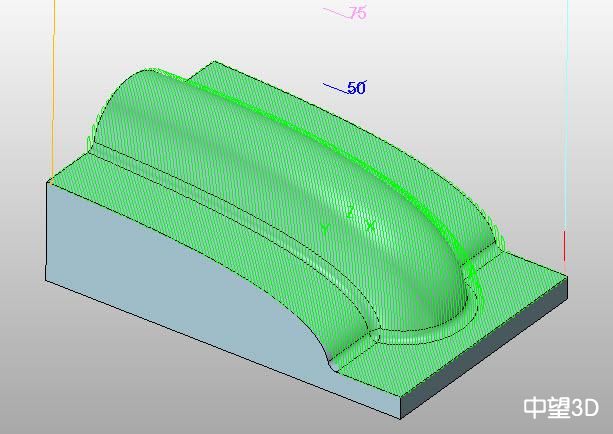

接下來我們就來講解在三維CAD中望3D里面是如何實現清角工序制作與程序編程的。
我們首先先測量圓角大小。經測量,我們發現圓角大小為3MM,那么在加工整個曲面的時候我們使用D10R5的刀具。

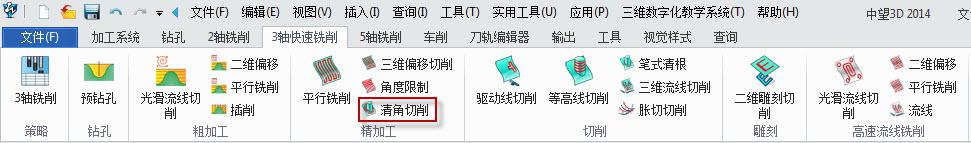

1. 首先快速插入“清角切削”工序。

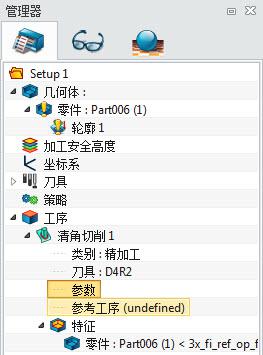

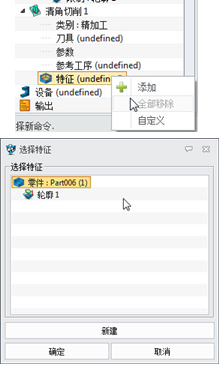

2. 在工序特征中加入零件,操作非??旖莘奖?。

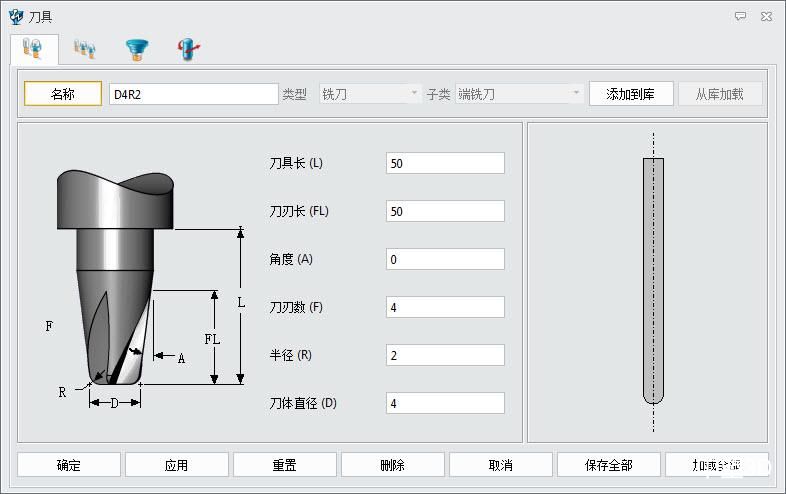

3. 考慮到圓角為R3,我們決定用R2的刀具來加工清角位置。

4. 雙擊“參數”進行參數設置。

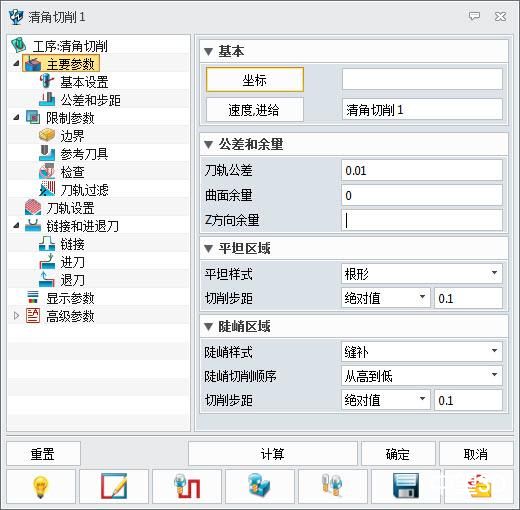

5. 在“主要參數”里面,設置加工余量以及平坦區域以及陡峭區域的加工方式,設置平坦區域以及陡峭區域的切削步距。在整個圓角加工過程中,最好的方式是陡峭區域走等高、平坦區域走平行銑削的方式,這樣才能達到最優化的加工光潔度。

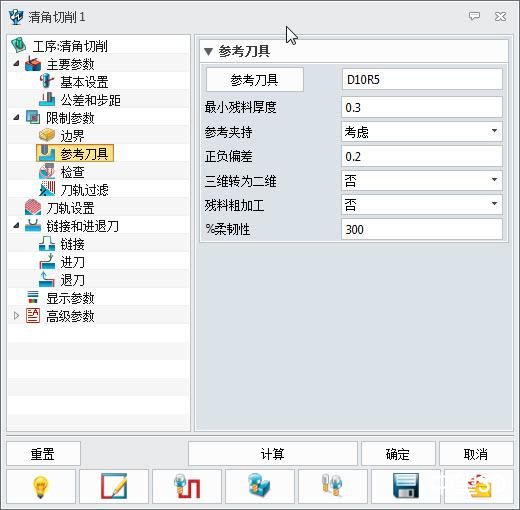

6. 在“參考刀具”里輕松設置參考刀具的大小。

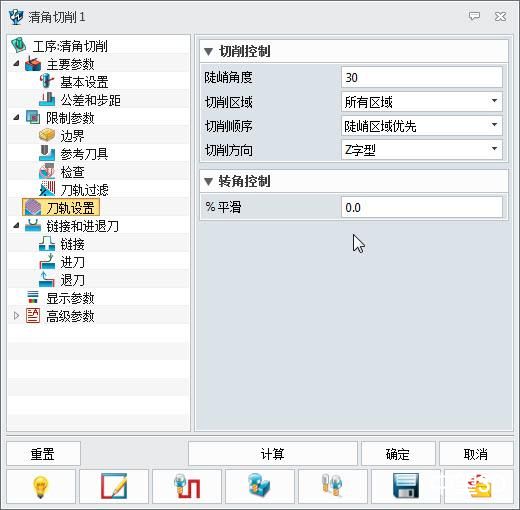

7. 在“陡峭角度”里面設置陡峭區域和平坦區域的分界角度,并且設置平坦區域優先,或者是陡峭區域優先。

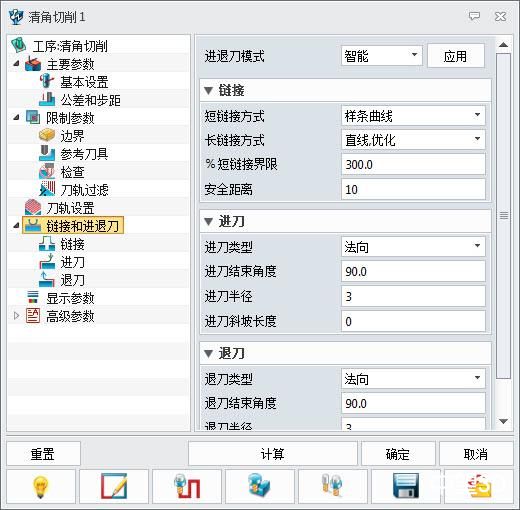

8. 設置進退刀以及鏈接方式。

9. 最后點擊計算,就可以算出整個清角刀路。整個編程過程操作簡單便捷。

從以上過程可以看出,三維CAD中望3D2014SP版清角工序能夠更好地提高工程師的CAM編程與工作效率,實現產品更精準的加工。想要了解或者學習更多中望3D2014SP版的新功能可以參加中望3D線上培訓,三維CAD專家老師會針對中望3D2014 SP版新功能,結合火熱進行中的第三屆中望3D全球創新設計大賽進行案例教學,能夠最快地熟悉三維CAD軟件操作,參與大賽(http://tu.vx.com/contest/show/13.html)還有機會贏取高達十萬元的大獎,問鼎全球最佳設計師!
