第一步:插入草圖,可以把畫好中望CAD圖形直接復制到中望3D的草圖,如下圖,也可以直接在中望3D的草圖環境中直接繪制。

圖1/2D轉3D草圖

圖2/【劃線裁剪】功能的效果圖

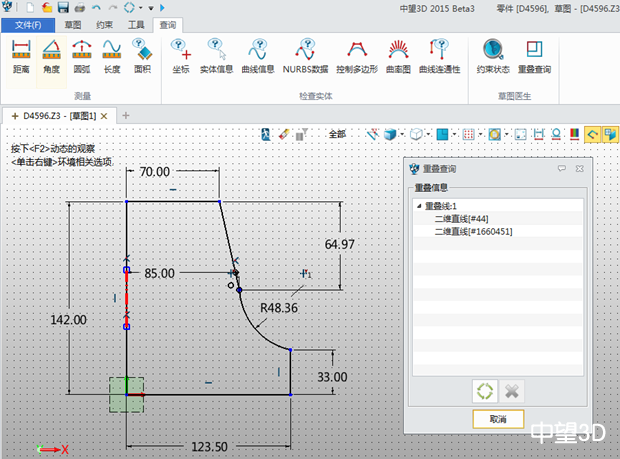

第三步:使用【重疊檢查】功能檢查線條。點擊【重疊檢查】,紅色顯示重疊部分,一般來說重疊對象是很難被發現,但軟件增加了清晰的列表及標注后,用戶就能靈活地決定是否刪除相關重疊部分,如圖3所示。

圖3/【重疊檢查】功能的效果圖

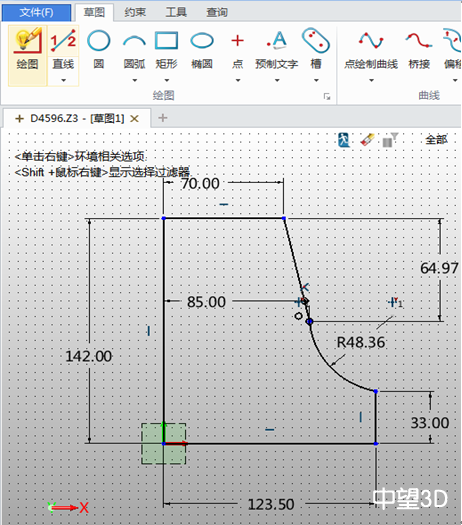

圖4/【約束狀態】功能的效果圖

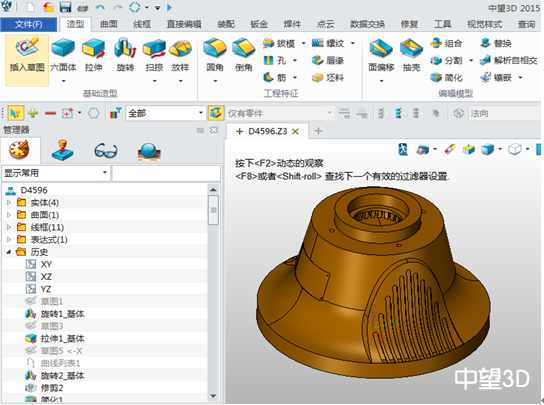

第五步:使用【旋轉】等其它命令完成燈罩的設計。

事實上,中望3D2015除了煥然一新的草圖設計功能外,也全面優化了建模的流暢性、工程圖3D標注、CAM加工的精準性、數據兼容性等,為企業、個人用戶提供更高效的數字化設計/制造全流程方案。歡迎各位參與中望3D 2015有獎測評活動,只需反饋使用建議,即可贏取iPad mini和中望3D2015正版激活號,更是為中國三維設計軟件的發展貢獻你的力量!請登錄中望3D2015專題頁面http://www.zw3d.com.cn/special/list-98.html進一步了解新功能及參與有獎測評。
