CAD矩形陣列和環形陣列的使用方法
在CAD中陣列分兩種，矩形陣列和環形陣列，下面給大家講解下陣兩種陣列的使用方法
在屏幕右下方命令處輸入AR，彈出陣列對話框，如圖：
1、矩形陣列（以陣列一個圓為例）
①點擊下圖中的“選擇對象”，對話框暫時消失，選取需要陣列的圓，空格，對話框又彈出
②分別輸入需要陣列的行數和列數（上圖中4行5列），行距和列距(上圖中行距100，列距150)，陣列角度0
注：如果陣列的方向不對，可以在行偏移和列偏移中輸入負值以改變陣列方向

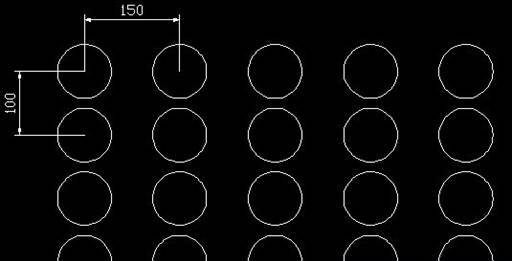

③預覽，確定，結果出來，如圖：
2、環形陣列（以陣列一個圓為例）

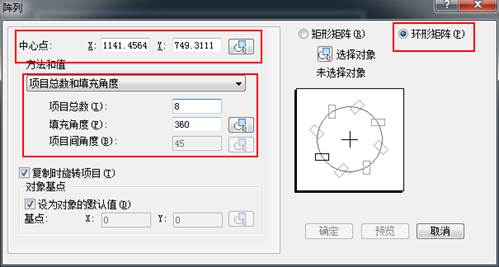

①點擊下圖中的“選擇對象”，對話框暫時消失，選取需要陣列的圓，空格，對話框又彈出
②分別輸入陣列個數8，和陣列范圍360°，選擇陣列中心點，如上圖

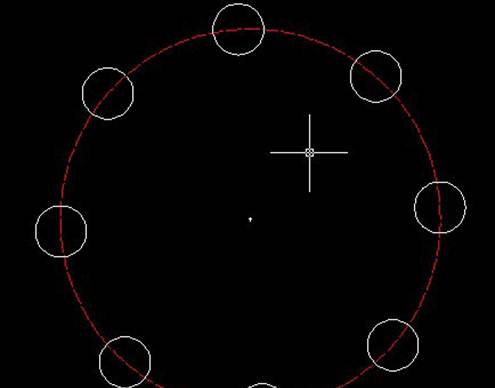

③預覽，確定，結果出來，如圖：
