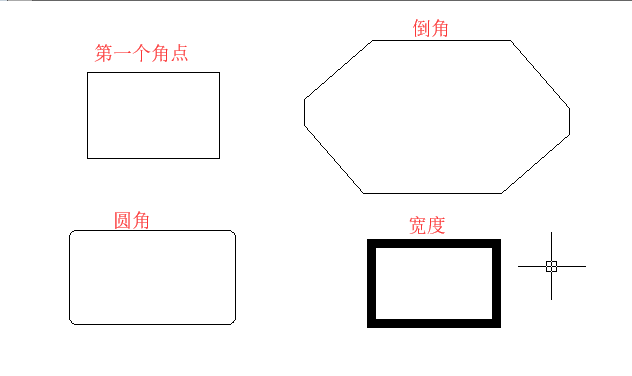

在CAD繪圖中我們經常用到矩形命令，在執行矩形命令的時候，命令欄會出現如下提示：指定第一個角點或[倒角（C）/標高（E）/圓角（F）/厚度(T)/寬度（W）]，在命令欄后面輸入不同的命令即可畫出不同模式的矩形：
（1） 第一個角點：就是通過確定兩個點來繪制矩形，也是最簡單最基本的矩形繪制
（2） 倒角：可以通過指定倒角的距離來繪制帶有倒角的矩形
（3） 圓角：通過指定圓角的半徑來繪制帶有圓角的矩形
（4） 寬度：可以指定線寬
矩形的“厚度”繪制主要應用于三維圖形中，在三維繪圖環境下輸入厚度畫出的矩形就是呈立體的。
下面小編就來具體介紹一下這種模式的繪制方法吧。
1、 首先，大家打開中望CAD軟件
2、 單擊菜單欄【視圖】中的下拉按鈕，選擇“西南等軸測”方向
3、 單擊工具選項板中“正多邊形”按鈕，在命令欄的輸入操作如下

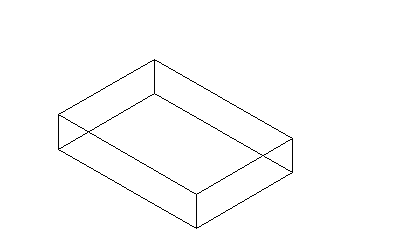

4、 最后在CAD軟件中繪制出的矩形就是立體的了
