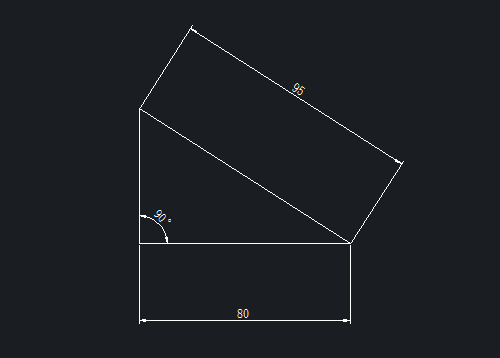

本節做一道如下的繪圖練習,學習在繪圖過程中借助輔助線畫圖。如下圖所示,繪制一個直角三角形:一條直角邊為80,斜邊為95
1、 首先,大家打開中望CAD軟件
2、 點擊【繪圖】-【直線】按鈕,繪制一條長度為80的水平直線,命令窗口顯示操作如下:
3、 繪制的直線如圖所示

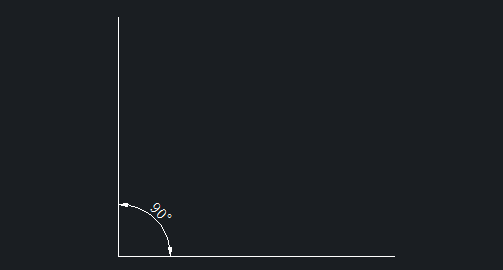

4、 再次執行【直線】命令,以直線左端點為起點,繪制一條合適長度的豎直直線
5、 點擊【繪圖】-【圓】命令,以水平直線的右端點為圓心,繪制半徑為95的圓
6、 如上圖所示,半徑為95的圓與豎直直線相交于點A,點擊【繪圖】-【直線】命令,連接點A與水平直線右端點,得到下圖,三角形的斜邊即為圓的半徑
7、 點擊【修改】-【修剪】按鈕,即可在CAD中繪制出相應的圖形
